| Nazwa marki: | REPLACEMENT PLAIN BEARINGS |
| Numer modelu: | Mosiądz CuZn37Mn3Al2PbSi |
| MOQ: | NIESTANDARDOWE TULEJE NA ZAMÓWIENIE |
| Cena £: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | Tuleja z brązu online • Producenci tulei tulejowych • Dostawcy łożysk ślizgowych |

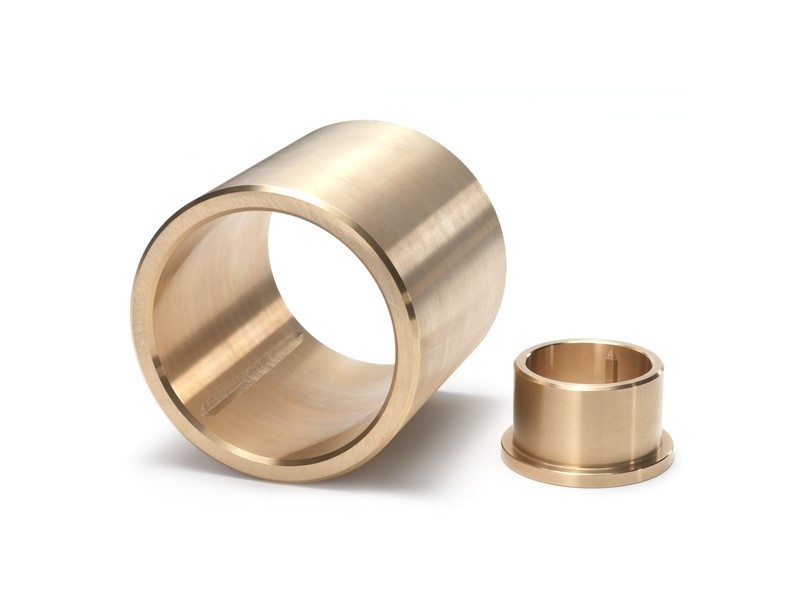

Specjalne tuleje ze stopu mosiądzu CuZn37Mn3Al2PbSi EN ze stopu miedzi to precyzyjnie zaprojektowane komponenty, które oferują unikalne połączenie właściwości dostosowanych do konkretnych zastosowań przemysłowych. Stop, składający się z miedzi, cynku, manganu, aluminium, ołowiu i krzemu, wykazuje doskonałą wytrzymałość mechaniczną, odporność na zużycie i korozję. Technika obróbki plastycznej zapewnia gęstą i jednolitą mikrostrukturę, dodatkowo zwiększając trwałość i wydajność tulei. Tuleje te nadają się do stosowania w warunkach dużych obciążeń, dużych prędkości i trudnych warunkach, co czyni je idealnymi do szerokiego zakresu maszyn i urządzeń.
VIIPLUS CHINYmoże nie tylko produkować łożyska i kołnierze ze stopu miedzi zgodnie z chińskimi standardami, ale także może je produkować zgodnie z odpowiednimi standardami ASTM (UNS, SAE), UE i JIS itp. Co więcej, możemy również produkować materiał na łożyska ze stopu miedzi zgodnie ze specjalnymi wymaganiami i rysunkami klientów
Chociaż VIIPLUS jest uznawany za dostawcę sprzętu do produkcji łożysk samosmarujących do obsługi rur, nasza oferta produktów łożysk ślizgowych obejmuje sprzęt dla szerokiej gamy klientów.
- Kontrola jakości i ceny: kompleksowa usługa od odlewania surowca po gotowe produkty, ścisła kontrola jakości i kosztów na wszystkich etapach.
- Zaawansowany sprzęt testujący: Spektrometr importowany z Niemiec - gwarancja komponentów; Uniwersalna maszyna testująca - test wytrzymałości na rozciąganie, wydłużenia i granicy plastyczności; Twardościomierz Brinella - test twardości.
- Dostosowywanie: możemy świadczyć usługi dostosowywania produktów zgodnie z wymaganiami rysunkowymi i materiałowymi.
|
Skład chemiczny masa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
|
57.0-59.0 |
<0.4 |
1.3-2.3 |
<1.0 |
1.5-3.0 |
<1.0 |
0.2-0.8 |
0.3-1.3 |
- |
Rem |
|
Właściwości mechaniczne |
|||
|---|---|---|---|
|
Wytrzymałość na rozciąganie Mpa (Min) |
Granica plastyczności MPa (Min) |
Wydłużenie % |
Twardość Brinella (HB) |
|
540-780 |
290-560 |
25-5 |
140-200 |
Wyjaśnienie: Tuleje z brązu oparte są na stopie miedzi. Oferuje technicznie i ekonomicznie korzystne rozwiązania łożyskowe. Charakteryzuje sięwysoką nośnością, niską wagą i dobrą odpornością na korozję.Tuleje z brązu mogą oferować różne rodzaje stopów brązu w zależności od wymaganej żywotności, serwisu itp. Tolerancja jest znacznie węższa niż w przypadku tulei z brązu owiniętych. Możemy użyć różnychstop miedzimateriał zgodnie z wymaganiami klienta.
| Dane techniczne | |||||||
| Materiał podstawowy | CuZn25A16Fe3Mn4 | Maksymalna temperatura robocza °C | 300 | ||||
| Ekstremalne obciążenie dynamiczne N/mm² | 100 | ||||||
| Współczynnik tarcia u | <0.16 | Maksymalna prędkość ślizgania m/s | Suchy | 0.4 | |||
| Podstawowa twardość HB | 210~270 | Olej | 5 | ||||
| Stop | |||||||
| Model / odpowiednia klasa | |||||||
| Marka międzynarodowa GB1776-87 | ZCuZn25 | ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Stal+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Al6Fe3Mn3 | |||||||
| Międzynarodowe ISO1338 | GCuZn25 | GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Stal+ CuSn6Zn6Pb3 | - | B1 |
| Al6Fe3Mn3 | Fe3Ni5 | ||||||
| Niemcy DIN | G-CuZn25 | GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Stal+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Al5 | |||||||
| Japonia JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stany Zjednoczone ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| Brytyjski standard (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Tabela składu materiału i wydajności | |||||||
| Kod materiału | |||||||
| Skład chemiczny | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Gęstość (g/cm³) | 8 | 8 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Twardość (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Wytrzymałość na rozciąganie (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| Wydłużenie (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Współczynnik rozszerzalności liniowej | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1 | 1.1 |
| Temperatura robocza (℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Maksymalne obciążenie dynamiczne (N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Maksymalna prędkość liniowa (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Maksymalna wartość PV Smarowanie | 200 | 200 | 60 | 60 | 80 | 40 | 150 |
| (N/mm²*m/min) | |||||||
| Trwała deformacja kompresyjna | ＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| 300N/mm² | |||||||
|
Rozmiar
|
Dostosowany
|
|
Materiał
|
CuZn25Al5Mn4Fe3. Dostosowany
|
|
Kolor
|
Naturalny
|
|
Certyfikacja
|
ISO9001, TS16949
|
|
Gęstość
|
8g/cm3
|
|
Twardość
|
>210HB
|
|
Limit temperatury pracy
|
-40~200℃
|
|
Maks. Obciążenie dynamiczne
|
98N/mm²
|
|
Maks. Prędkość liniowa (smar)
|
0.85m/s
|
|
Maks. Wartość PV Smar
|
1.65N/mm2·m/s
|
|
Współczynnik tarcia
|
0.09~0.15
|
|
Wytrzymałość na rozciąganie
|
>750N/mm²
|
|
Granica plastyczności
|
>340 N/mm2
|
|
Oś współpracująca
|
Twardość≥40, Chropowatość 0.4~1.0
|
|
Współczynnik przewodzenia ciepła
|
38~55W/m·K
|
|
Współczynnik rozszerzalności liniowej
|
2.2×10-5/℃
|
|
Zastosowanie
|
obrabiarki, maszyny rolnicze, silnik elektryczny dźwigu, sworzeń sprężynowy, wał kierowniczy i przekładnia
|
|
Materiał
|
|
|
Standard
|
ASTM/ JIS/ ASME/ AISI/ EN/ BS
|
|
ID
|
20-1000mm
|
|
OD
|
25-1500mm
|
|
Próbka
|
Dostępna
|
|
Opakowanie
|
1 szt./neutralna torba lub blister
|
|
Czas produkcji
|
Około 25 dni
|
|
Port załadunku
|
Chiny |
