| Nazwa marki: | VIIPLUS |
| Numer modelu: | Tuleje cylindryczne |
| MOQ: | negocjacje, cena fabryczna w Chinach |
| Cena £: | Cheap Price Made in china |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | STANDARDOWY ROZMIAR |

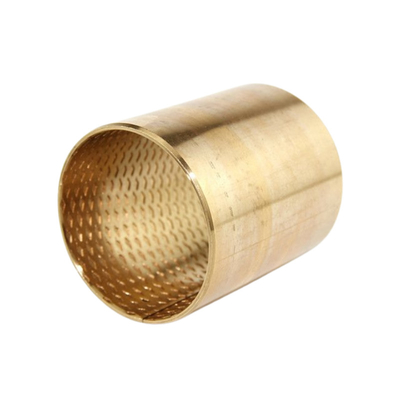

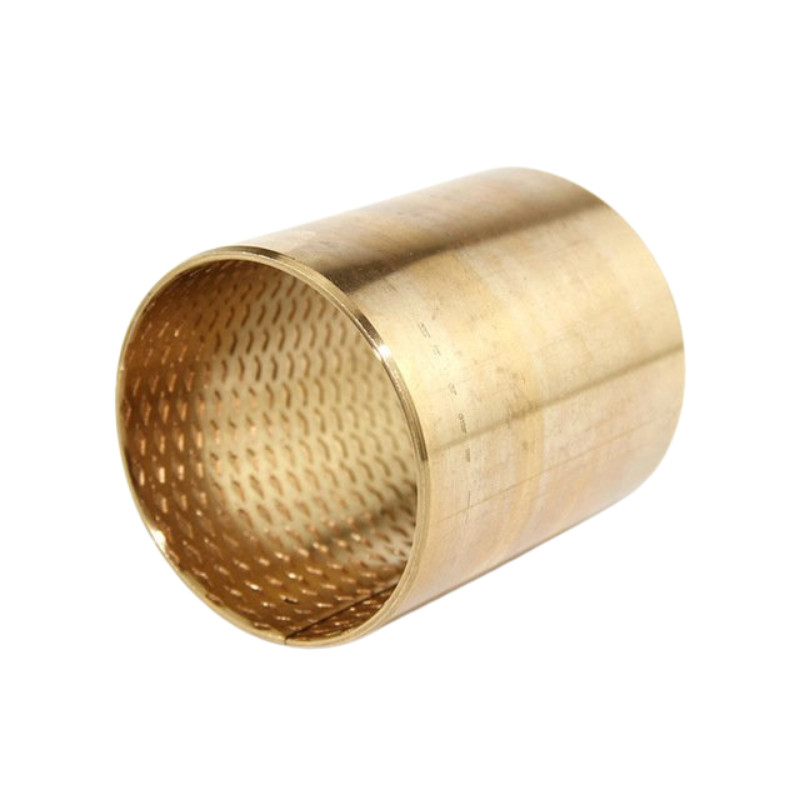

Wykonane z materiału CuSn8 bronzowe buchy z rękawami o wysokiej wydajności obciążeniowej są zaprojektowane tak, aby wytrzymać ekstremalne obciążenia i wymagające warunki.zapewnia wyjątkową trwałość i długoterminową wydajność.
Węzły smarowe, strategicznie umieszczone wewnątrz buchów, zapewniają skuteczne smarowanie, zmniejszając tarcie i wytwarzanie ciepła.Ta cecha konstrukcyjna nie tylko zwiększa wydajność eksploatacyjną, ale także wydłuża ich żywotność.
Te brązowe buchy rękawów są odpowiednie do szerokiego zakresu zastosowań przemysłowych, w tym maszyn, sprzętu i ciężkich operacji, w których najważniejsze są duże obciążenia i precyzja.Ich solidna konstrukcja i możliwości smarowania sprawiają, że są niezawodnym wyborem w zapewnieniu płynnego i wydajnego działania w trudnych warunkach.
Podsumowując, high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
Wprowadzenie produktu

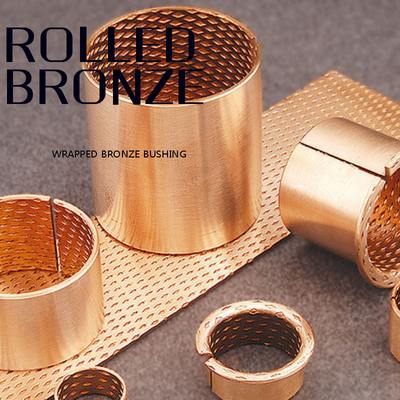

Źródło brązowe wykonane jest z wysokiej gęstości taśmy ze stopem miedzi o specjalnej formule.Powierzchnia może być walcowana diamentowym lub półkularnym otworem olejowym i rowką olejową zgodnie z wymaganiami użytkownikaMa zalety:wysoka gęstość, duża nośność, dobra odporność na zużycie, długa żywotność, itp., aby zastąpić tradycyjne odlewane miedziane obudowy, możezmniejszyć objętość mechaniczną i zmniejszyć kosztyJest szeroko stosowany w maszynach podnoszących, maszynach budowlanych, podwoziach ciągników samochodowych, przemyśle narzędzi maszynowych i maszynach górniczych, ale również może być produkowany w buszu łożyskowym, buszu kołnierzowym,uszczelniacz ciśnienia, i piłki, i inne formy.
Pozostałe, o masie przekraczającej 10 kg
Krzewy o kształcie cylindrycznym
Formy łożysk wykonane na zamówienie: krzewy cylindryczne o wymiarach niestandardowych, krzewy o paskach, płyty przesuwne, modele łożysk na zamówienie
Urządzenia mechaniczne do obsługi i podnoszenia, cylindry hydrauliczne, urządzenia pneumatyczne, urządzenia medyczne, maszyny tekstylne, urządzenia rolnicze itp.
Pozostałe urządzenia, włączając sprzęt do obróbkiCZN8z wciągami smarowymi
Identyfikacja koryta 90 mm, OD 95 mm, L= 80 mm, OD kołnierza - 110 mm, typ F, DIN 1494 (CuSn8P)
CuSn8 z
skład
Sn 8 %
P < 0,05 %
Odpoczynek
|
Wydajność operacyjna |
|
|
Suche |
Biedny. |
|
Olej smarowany |
Dobrze. |
|
Zmażone tłuszczem |
Dobrze. |
|
Woda smarowana |
Biedny. |
|
Płyn procesowy smarowany |
Biedny. |
|
Standardowy Dia |
Zbyt duży |
Nudne mieszkanie |
Rozmiar identyfikacyjny |
|
|---|---|---|---|---|
| 10 ~ 18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18 do 30 lat | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30 ~ 50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50 do 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180 ~ 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250 ~ 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| Dane techniczne | |
|---|---|
| Materiał: | Cu ¥ 91,3% Sn ¥ 8,5% P ¥ 0,2% |
| Standardowy: | Cu Sn8, DIN 17662, CW453K |
| Warstwa przesuwna (grubość): | Homosomatyczne |
| Wytrzymałość na rozciąganie Rm: | 450N/mm2 |
| Siła wydajności Rp 0.2: | 250 N/mm2 |
| Wyciąganie w % A10: | 0.4 |
| Twardość: | 90-120 HB |
| Współczynnik tarcia: | 00,08-0,25 μm |
| Przewodność cieplna: | 60 W/m·K |
| Zakres temperatury: | -100°C/200°C |
| Maksymalna statyczna obciążenie: | 120 N/mm2 |
| Maksymalna obciążenie, dynamika: | 40 N/mm2 |
| Maksymalna prędkość przesuwania (w.lubr): | 20,5 m/s |
| Wartość Pv, Mpa x m/s, kont / int: | 2.8 |
| Materiał przeciwdziałający | |
| Zalecana twardość wału: | > 210HB |
| Wskaźnik: | 1.6 |
| Zalecana tolerancja: | e7-f7 |
| Dom: | H7 |
| Identyfikacja. | Przesada. | f 1 | f 2 | L 0 - 0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
