| Nazwa marki: | VIIPUS |
| Numer modelu: | lita tuleja z brązu z osadzonymi korkami smarnymi. Nie wymaga konserwacji |
| MOQ: | Do negocjacji |
| Cena £: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Warunki płatności: | TT ZGODNIE |
| Zdolność do zaopatrzenia: | Tuleje z brązu online • Producenci łożysk ślizgowych • Dostawcy tulei samosmarujących |

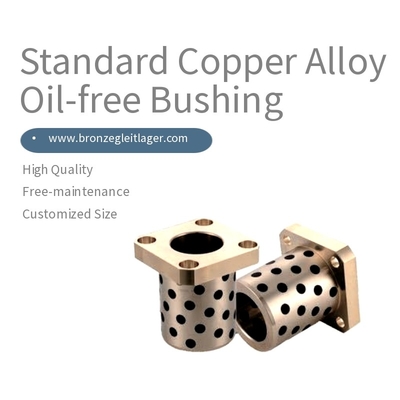

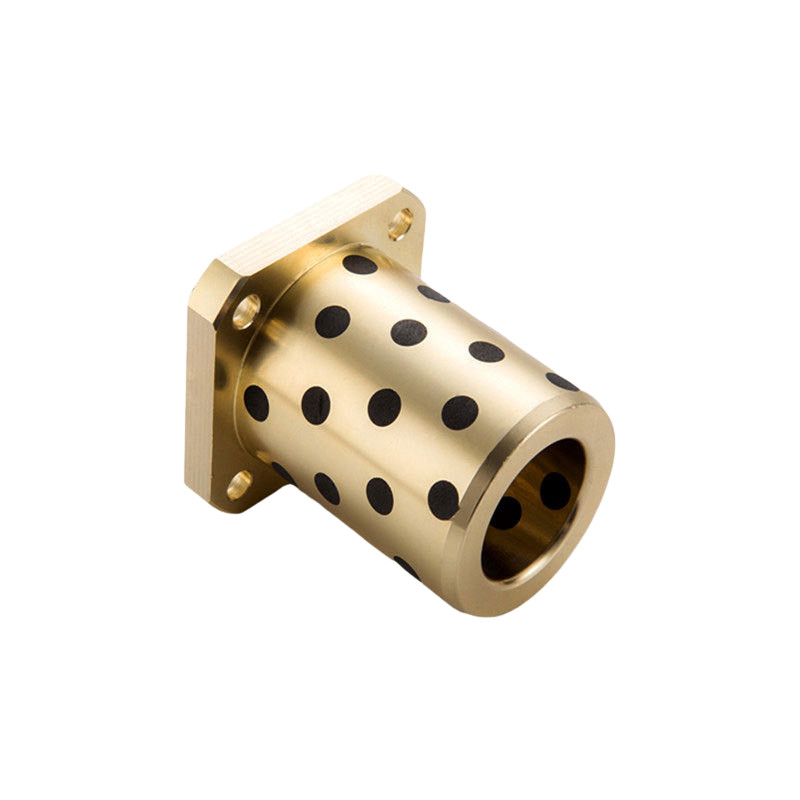

Łożyska z mosiądzu impregnowane grafytem są elementami mechanicznymi, które oferują wyższą odporność na zużycie i właściwości samopośmierzające.zestaw miedzi i cynku, który następnie jest impregnowany cząstkami grafitu w celu zwiększenia zdolności smarowania.
Konstrukcja flansek tych łożysk umożliwia łatwą instalację i bezpieczne montaż w ramach zastosowania.Proces impregnacji grafitem polega na infiltracji matrycy mosiężnej cząstkami grafitu, tworząc kompozytowy materiał o zwiększonej smarowości, co eliminuje potrzebę zewnętrznego smarowania, zmniejsza wymagania konserwacyjne i czas przerwy.
łożyska miedziane impregnowane grafitem są powszechnie stosowane w zastosowaniach wymagających płynnego i niezawodnego obrotu lub przesuwania.punkty obrotowe, oraz innych ruchomych części, w których kluczowe są właściwości niskiego tarcia i odporności na zużycie.
Materiał z mosiądzu zapewnia doskonałą odporność na korozję i trwałość, a impregnacja grafitowa zapewnia płynną pracę i zmniejszone zużycie.Łożyska te są często stosowane w przemyśle, takim jak maszyny, motoryzacyjnej, lotniczej i morskiej, gdzie są niezawodne w trudnych warunkach.
Przy wyborze łożysk miedzianych impregnowanych grafytem jest ważne, aby wziąć pod uwagę specyficzne wymagania aplikacji, w tym wymiary, pojemność i warunki pracy.Zaleca się również skonsultowanie się z producentem lub dostawcą, aby upewnić się, że wybrane łożyska spełniają Twoje potrzeby i będą działać optymalnie w systemie.
ChinyFlanka łożyska z miedzi impregnowane grafitem, ISO9001:2015, Podobny do metalu DEVA.Samopośmierający się kompozytowy materiał przesuwny, cena fabryczna, skontaktuj się z nami!

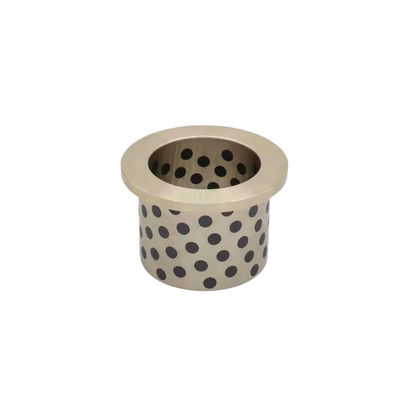

Grafit impregnowany brązowa płytka przesuwna jest samoczmywającą się płytką łożyskową z brązu wysokiej jakości z rowkami wypełnionymi grafitem.
Płytka brązowa służy jako powierzchnia łożyska.wytrzymałość na duże obciążenia, podczas gdy wkładki grafitowe zapewniają stały, bezolejny smar.Powstawanie smaru tworzy folie z grafitu między powierzchnią łożyska a powierzchnią sprzężenia, co powoduje niski współczynnik tarcia przy rozpoczęciu ruchu względnego.
Wielkie zapasy brązowych podłożeń, łożysk brązowych i samoczyste płytki zużycia.
Wtyczki z grafituzapewniają samobieganie.Grafit ma niezwykłe właściwości, które czynią go doskonałym smarownikiem.W przeciwieństwie do diamentu, który ma bardzo gęstą i silną trójwymiarową strukturę krystaliczną, grafit ma dwuwymiarową strukturę krystaliczną - silny w dwóch wymiarach, ale słaby w trzecim.Jego atomy układają się w równoległe warstwy, które łatwo się odcinająPrzykładowo, gdybyś pocierał ołówek między palcami, czułby się on tłuszczowy.To uczucie jest jak ślizganie się i łuszczenie się kryształowych płyt..
W procesie samo-smarowania właśnie te odcięte płytki krystaliczne zapewniają smarowanie, jakby kawałek papieru do tkanek pomiędzy dwoma kawałkami szkła.Początkowo nie ma smarowania, ale jak dwie powierzchnie sprzężenia (eW przypadku, gdy materiały, np. obudowa i wał, poruszają się w stosunku do siebie, niewielka ilość grafitu rozkłada się na powierzchni zużycia i działa jak smarownik stały.Pozostanie tam przez długi czas ze względu na wyższą stabilność grafitu.Chociaż grafit sublimuje się w temperaturze 10 000 F w atmosferze redukcyjnej, w powietrzu utlenia się w temperaturze około 500 F, dlatego ważne jest, aby utrzymać temperaturę znacznie poniżej tego progu.grafit ma niemal zerowy współczynnik rozszerzenia cieplnegoGdy w metalowej części wbudowany jest wtykacz grafitowy, metal się rozszerza, ale wtykacz grafitowy nie.200 frankówjeżeli wtyczki mają jakieś otwarte powierzchnie (tj. nie są ograniczone częścią sprzężającą).
Niewrażliwe na zanieczyszczenie środowiska
Odporne na obciążenia uderzeniowe i wibracje przy niskich prędkościach
Pozwalają na pracę przy słabym wykończeniu powierzchni wału
Dobra odporność na warunki korozyjne
Zalecana szyba łącząca
d8: Ogólne zastosowania (duże obciążenie)
e7: Stosowanie ogólne (łagodne obciążenie)
f8: Wysoka precyzja użytkowania
g6: Wykorzystanie wysokiej precyzji (funkcjonowanie przerywane)
・Materiały
Materiał:Zestaw miedzi o wysokiej wytrzymałości
Wbudowane smarowisko stałe
Piece
Wyroby do suszenia
Maszyny do formowania wtryskowego
Zbieracze pyłu
Louvre
Przenośniki ciepłe
| Struktura | CuZn25Al6Mn4 Brąz z wstawkami smaru z grafitu stałego (alternatywne specyfikacje są dostępne na żądanie) |
|---|---|
| PV (N/mm2 x m/s) | 3.3 maksymalnie |
| Obciążenie statyczne (N/mm2) | maksymalnie 100 |
| Prędkość przesuwania (m/s) | 0.3 maksymalnie |
| Temperatura pracy (°C) | Do 300 (alternatywne specyfikacje do 400) |
| Współczynnik rozszerzenia cieplnego | 19 x 10-5/°C |
| Współczynnik tarcia | 0.16 |
| Twardość (HB) | 210 min. |
| Wytrzymałość na rozciąganie (N/mm2) | 750 min |
| Wyciąganie (%) | 12 minut. |
| Gęstość (g/cm3) | 8 |
| Numer części | L | Dh7 | Tak. | L1 | H | T | t | d1 | d2 | /P.C.D. | F | A | Akcesoria: gniazdo sześciokątne Śruby z niskowierzchołkową czapką |
||||||||||||
| Rodzaj | dF7 | ||||||||||||||||||||||||
| Łożyska miedziane, impregnowane grafytem, z płaszczyznami pilotażowymi |
8 | +0.028 +0.013 |
20 | 25 | 12 | 0 - 0.018 |
11.5 | 5 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10x2 | ||||||||
| 10 | +0.028 +0.013 |
25 | 30 | 14 | 0 - 0.018 |
13.5 | 6 | 29 | 4 | 2.2 | 3.5 | 6 | 21 | - | 21 | M3-10x2 | |||||||||
| 12 | +0.034 +0.016 |
25 | 30 | 18 | 0 - 0.018 |
17.5 | 6 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | - | 26 | M4-12x2 | |||||||||
| 13 | +0.034 +0.016 |
25 | 30 | 35 | 19 | 0 - 0.021 |
18.5 | 6 | 37 | 5 | 3 | 4.5 | 7.5 | 27 | - | 27 | M4-12x2 | ||||||||
| 16 | +0.034 +0.016 |
25 | 30 | 35 | 40 | 22 | 0 - 0.021 |
21.5 | 6 | 40 | 5 | 3 | 4.5 | 7.5 | 30 | 18 | 24 | M4-12x4 | |||||||
| 20 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 28 | 0 - 0.021 |
27.5 | 8 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M5-16x4 | |||||||
| 25 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 60 | 33 | 0 - 0.025 |
32.5 | 8 | 54 | 6 | 3.7 | 5.5 | 9 | 43 | 25 | 35 | M5-16x4 | ||||||
| 30 | +0.041 +0.020 |
35 | 40 | 50 | 60 | 70 | 38 | 0 - 0.025 |
37.5 | 10 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | M6-20x4 | ||||||
