| Nazwa marki: | VIIPLUS |
| Numer modelu: | Grafitowe łożyska z brązu |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | 7000000 sztuk / sztuk Jeden tydzień |

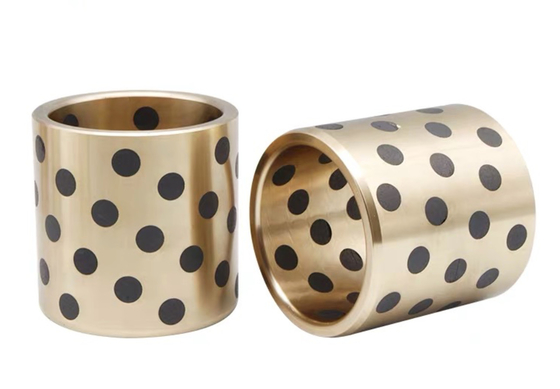

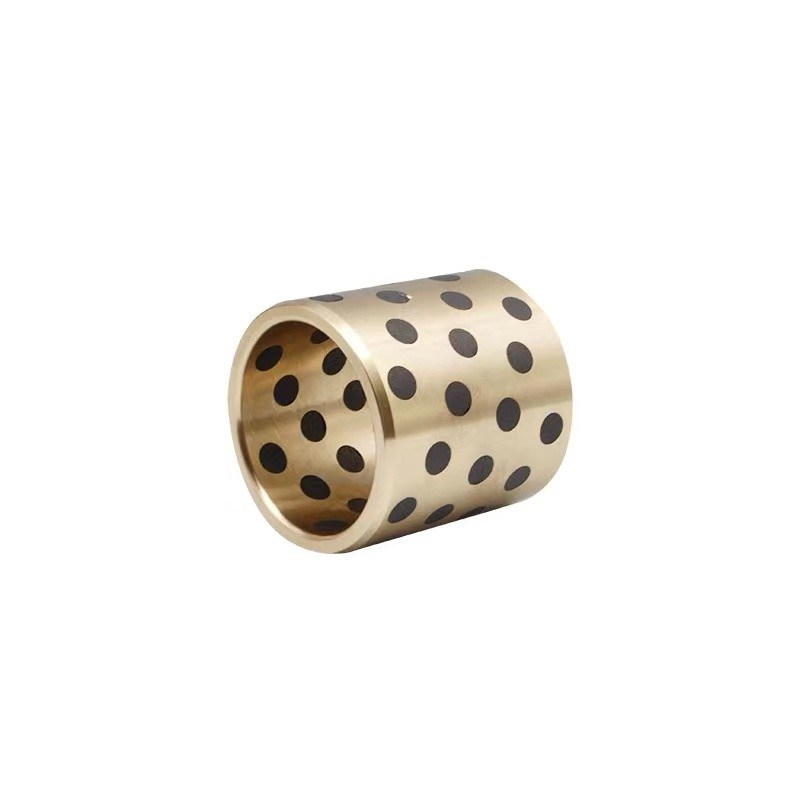

Łożyska CuSn5Pb5Zn5 Solid Lubricant są znane ze swojej odporności na zużycie, oferując wyjątkową trwałość i wydajność.zawierający płyn smarowy stały w celu znacznego zmniejszenia tarcia i zużycia.
Odporność na zużycie tych łożysk wynika z synergistycznego połączenia ich kompozycji stopu i smaru stałego.Stop CuSn5Pb5Zn5 wykazuje doskonałe właściwości smarowe i wytrzymałość mechaniczną, podczas gdy płyn smarowy stały nieustannie uwalnia substancje smarowe podczas pracy, tworząc film smarowy, który minimalizuje kontakt metalu z metalem i następnie zużycie.
Ponadto łożyska CuSn5Pb5Zn5 posiadają wysoką zdolność nośną i imponującą odporność na uderzenia, co pozwala im rozwijać się w różnych trudnych środowiskach przemysłowych.W przypadku dużych obciążeń, wysokich prędkościach lub podwyższonych temperaturach, łożyska te utrzymują stabilną wydajność, zapewniając płynne działanie maszyn i urządzeń.
Ze względu na ich niezwykłą odporność na zużycie i niezawodność, łożyska CuSn5Pb5Zn5 Solid Lubricant są szeroko stosowane w wielu zastosowaniach przemysłowych.Zwiększają one nie tylko trwałość i niezawodność urządzeń, ale także przyczyniają się do zmniejszenia kosztów utrzymania i czasu przestoju, co przynosi przedsiębiorstwom znaczące korzyści ekonomiczne.
Łożyska płaskie z płynnym smarem są wykonane z odpornych na zużycie stopów miedzi z wkładkami wykonanymi z płynnego smaru
Smary stałe
Smary stałe Cechy Grafit + dodatek Dobre właściwości użytkowe i stabilność chemiczna,granica temperatury 400°C Strój do maszyn ogólnych i pod atmosferą +dodaj Najniższy współczynnik tarcia i dobre smarowanie wodne, ograniczenie temperatury 300°C Strój do smaru wody i wody morskiej, np. statku
Parametry techniczne
Klasa JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Międzynarodowe marki GB1776-87 ZCuZn25
Al6Fe3Mn3ZCuSn6Zn6Pb3 ZCuAl10Fe3 ZCuSu10P1 Stal+ ZCuSn6Zn6Pb3 HT250 GCr15 Międzynarodowa norma ISO1338 GCuZn25
Al6Fe3Mn3GCuSn6Zn6Pb3 GCuAl10Fe3 - Stal+ CuSn6Zn6Pb3
Fe3Ni5- B1 Niemcy DIN G-CuZn25
Al5GB-CuSn5Zn5Pb5 GB-CuAl10Ni GB-CuSn10 Stal+ CuSn6Zn6Pb3Ni - 100Cr6 JIS Japonii HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2 Amerykański ASTM/UNS C86300 C83600 C95500 C90500 C83600 Klasa 40 52100 British Standard (BS) HTB2 LG2 AB1 PB4 LG2 - -
Skład i funkcjonowanie materiału
Klasa JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Skład chemiczny CuZn25Al5Mn4Fe3 CZN5Pb5Zn5 CuAl10Ni5Fe5 CuSn10Pb1 CuSn7ZnPb CuSn12Pb1 CuZn25Al5Mn4Fe3 Gęstość g/cm3 8 8.9 7.8 8.9 8.8 8.9 8 Twardość HB >210 > 70 > 140 > 80 > 75 > 95 > 250 Wytrzymałość na rozciąganie N/mm2 > 750 > 200 > 600 BC3 > 270 > 260 > 800 Siła wydajności N/mm2 > 450 > 90 > 260 C90500 > 130 > 150 > 450 % wydłużenia >12 >15 >10 PB4 >16 > 8 > 8 Współczynnik rozszerzenia liniowego 10,9X10-5/°C 10,8X10-5/°C 10,6X10-5/°C 10,8X10-5/°C 10,8X10-5/°C 10,8X10-5/°C 10,9X10-5/°C Temperatura pracy °C -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+150 Maksymalna pojemność obciążenia 100 60 50 70 70 70 120 Maksymalna prędkość linii V 15 10 20 10 10 10 15 Maksymalna wartość PV (smarowanie) N/mm2*m/min 200 60 60 80 60 80 200 Stałe deformacje kompresyjne 300N/mm2 < 0,01 mm < 0,05 mm < 0,04 mm < 0,05 mm < 0,05 mm < 0,05 mm < 0,05 mm
Zalety łożysk samosmarujących bez oleju
1. nie można stosować smarowania oleju lub mniej oleju, odpowiedniego do tankowania lub trudnego do tankowania w miejscach bez konserwacji lub mniej konserwacji;
2. Dobra odporność na zużycie, mały współczynnik tarcia i długa żywotność;
3. Jest odpowiednia ilość elastoplastycznego, może rozłożyć naprężenie na szerszą powierzchnię kontaktową, poprawić wytrzymałość;
4Współczynnik tarcia statycznego i dynamicznego jest podobny, co może wyeliminować pełzanie przy niskiej prędkości, tak aby zapewnić dokładność pracy maszyny;
5. może zmniejszyć wibracje, hałas i zanieczyszczenia maszyn;
6W procesie operacyjnym można tworzyć folie przeniesienia, aby chronić wał szlifujący, bez zjawiska gryzienia wału;
7W przypadku wymagań dotyczących twardości wału szlifowania wymagania są niskie, można użyć wału bez kondycjonowania, zmniejsza trudności w przetwarzaniu powiązanych części;
8Cienka konstrukcja ścienna, lekka waga;
9. Gąbki mogą być stosowane w środkach korozyjnych.
Położenie tych stałych osadów smaru jest dostosowane do zamierzonego ruchu przesuwnego, służą one z jednej strony do dostarczania smaru do partnera przesuwnego, a z drugiej strony dodo absorpcji cząstek brudu w łożysku.
Standardowy materiał do łożysk prostych z smarem stałym W przypadku części specjalnych możliwe są jednak na żądanie również inne stopy miedzi, np.
Stosowany płyn smarowy na bazie grafitu i dodatków jest idealnie nadający się do ogólnego użytku i normalnej atmosfery.
Do zastosowań, w których łożyska są narażone na działanie wody lub wody morskiej, stosowany jest specjalny płyn smarowy na bazie MoS2 oraz innych dodatków.
| skrócenie materiału | |||||
| Materiał podstawowy | Włókiennicze | Rotguß (Rg7) | Brąz aluminiowy (CuAl10Ni) | Brąz (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CZN5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| dopuszczalne obciążenie łożyska |
N/mm2 | 100 | 60 | 50 | 70 |
| Max. prędkość przesuwania |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| maks. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| gęstość | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| twardość | HB | >210 | > 70 | > 150 | > 80 |
| wytrzymałość na rozciąganie | N/mm2 | > 750 | > 200 | > 500 | > 360 |
| Ograniczenie rozciągania | N/mm2 | > 450 | > 90 | >260 | > 150 |
| oddziaływanie | % | >12 | >15 | >10 | > 8 |
Współczynnik rozszerzenia cieplnego |
θ | 19 * 10 -6 K - 1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Zakres temperatury | °C | -40 do +300 | -40 do +400 | -40 do +400 | -40 do +400 |
| Współczynnik tarcia | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Wszystkie rodzaje elementów przesuwnych mogą być dostarczane lub produkowane na żądanie.
Proszę skontaktować się z nami w celu uzyskania więcej informacji.
