| Nazwa marki: | VIIPLUS |
| Numer modelu: | brązowa płyta ścierna |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T / T |
| Zdolność do zaopatrzenia: | 7000000 sztuk / sztuk Jeden tydzień |

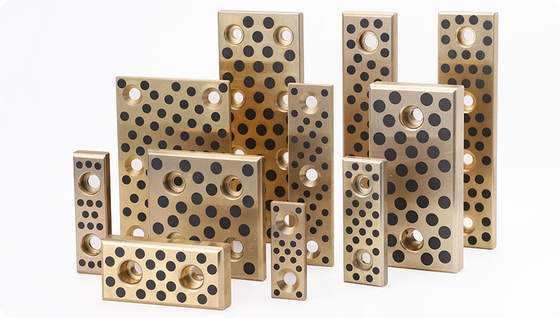

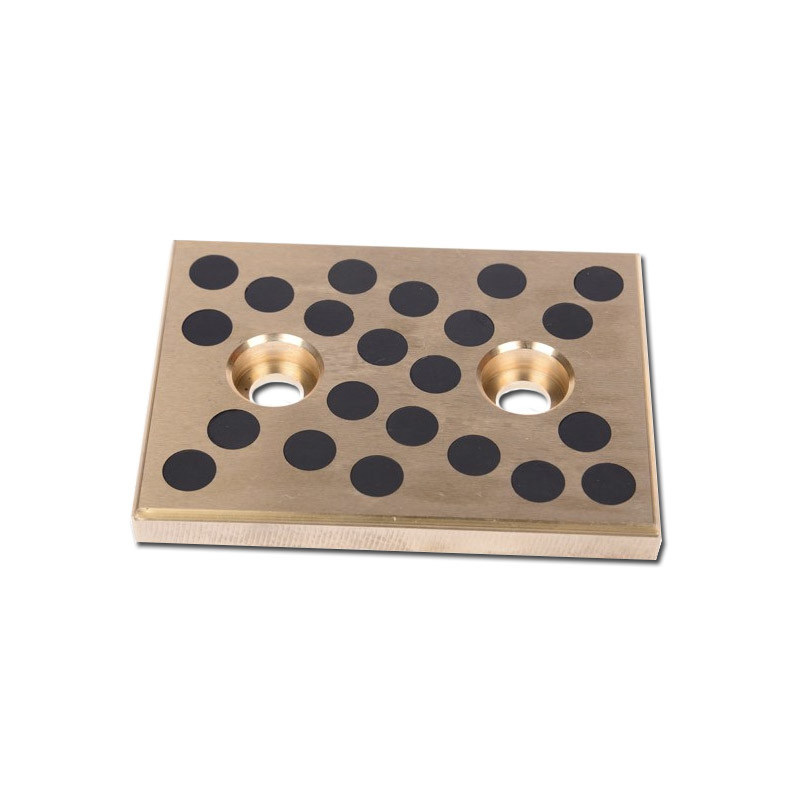

Łożysko Bronze Bushing 500SP, wyposażone w bezolejowe, brązowo-grafitowe płyty ścierne samosmarujące, to rewolucyjne rozwiązanie dla zastosowań przemysłowych wymagających redukcji tarcia i odporności na zużycie. Unikalne połączenie brązu i grafitu zapewnia wyjątkową trwałość i długotrwałą wydajność, eliminując potrzebę smarowania zewnętrznego.
Właściwości samosmarujące materiału grafitowego zapewniają płynną pracę nawet przy dużych obciążeniach i prędkościach, znacznie redukując tarcie i wytwarzanie ciepła. To nie tylko wydłuża żywotność łożyska, ale także poprawia efektywność operacyjną, zmniejszając koszty konserwacji i przestoje.
Łożysko Bronze Bushing 500SP nadaje się do szerokiego zakresu zastosowań przemysłowych, w tym w maszynach, urządzeniach i operacjach ciężkich. Jego bezolejowa konstrukcja sprawia, że jest szczególnie odpowiednie do stosowania w środowiskach, w których smarowanie jest trudne lub niepraktyczne, na przykład w warunkach zapylenia lub wilgoci.
Podsumowując, łożysko Bronze Bushing 500SP z bezolejowymi, brązowo-grafitowymi płytami ściernymi samosmarującymi oferuje niezawodne i ekonomiczne rozwiązanie dla zastosowań przemysłowych, które wymagają płynnej i wydajnej pracy bez potrzeby smarowania zewnętrznego.
| NR. | DIN | Nr materiału | Oznaczenie | Standard ASTM | Proporcjonalny | Gęstość (g/cm³) | Granica plastyczności 0,2% (MPa) | Wytrzymałość na rozciąganie (MPa) | Wydłużenie (%) | Moduł Younga (MPa) | Twardość (HB) | Zastosowania |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Szeroko stosowany w przemyśle motoryzacyjnym, lotniczym i morskim do elementów wymagających dobrej wytrzymałości i odporności na korozję. Uznany na arenie międzynarodowej za wszechstronność i wydajność. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Jeszcze nie znormalizowany | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Powszechnie stosowany w produkcji łożysk, tulei i elementów wymagających dużej nośności i odporności na zużycie, szczególnie w zastosowaniach morskich i przemysłowych. |
| 2.1061.03 | CuSn12Pb | Jeszcze nie znormalizowany | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Stosowany w przemyśle morskim, lotniczym i ciężkich maszynach do produkcji łożysk i elementów wymagających dużej wytrzymałości i trwałości. Znany z ekstremalnych obciążeń i wysokich środowisk korozyjnych. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn reszta | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Stosowany w łożyskach do dużych obciążeń, elementach hydraulicznych i osprzęcie morskim. Zaprojektowany do dużych obciążeń i odporności na ataki korozyjne. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Jeszcze nie znormalizowany | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Powszechnie stosowany w produkcji łożysk, kół zębatych i elementów wymagających wysokiej odporności na zużycie. Znany z dobrej obrabialności i odporności na korozję, szczególnie w środowiskach morskich. Wszelkie prawa do wymienionych treści są zastrzeżone przez https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Jeszcze nie znormalizowany | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Jeszcze nie znormalizowany | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Uwaga: Kody form dostawy: .01 = odlew piaskowy, .02 = odlew grawitacyjny, .03 = odlew odśrodkowy, .04 = odlew ciągły. | ||||||||||||
Kupuj w Chinach wszystko, czego potrzebujesz do Bezolejowych płyt ślizgowych i Bezolejowych płyt ślizgowych. Oferujemy darmowe pobieranie CAD, krótkie terminy realizacji, konkurencyjne ceny
| Części standardowe Brązowe łożysko #500 SWP Bezolejowa cienka płyta ścierna (Wszystkie wymiary w MM) |
|
Rozmiar
|
Dostosowane
|
|
Materiał
|
CuZn25AI5Mn4Fe3
|
|
Kolor
|
Naturalny
|
|
Certyfikacja
|
ISO9001, TS16949
|
|
Gęstość
|
8g/cm³
|
|
Twardość
|
>210HB
|
|
Wytrzymałość na rozciąganie
|
>750N/mm²
|
|
Granica plastyczności
|
>340N/mm²
|
|
Wydłużenie
|
>12%
|
|
Współczynnik rozszerzalności liniowej
|
2.2*10-5/℃
|
|
Współczynnik przewodzenia ciepła
|
38~55W(/m.k)
|
|
Współczynnik elastyczności
|
100~140KN/mm²
|
|
Limity temp.
|
-40~+200 ℃
|
|
Maks. obciążenie dynamiczne
|
98 N/mm²
|
|
Maks. prędkość
|
Smarowanie na sucho 0,3 m/s, smarowanie olejem 1 m/s
|
|
Maks. PV
|
Smarowanie na sucho 1,65 N/mm²*m/s, smarowanie olejem 3,25 N/mm²*m/s
|
|
Tarcie
|
Smarowanie na sucho 0,12~0,16, smarowanie olejem 0,03~0,08
|
|
Zastosowanie
|
maszyny do ciągłego odlewania i walcowania, sprzęt do eksploatacji kopalń, statki, silnik parowy
|
| Nr standardu | W | L | a | b | Szkic |
| SWP -18*50 | 18 | 50 | - | 20 | A |
| SWP -18*75 | 75 | 45 | |||
| SWP -18*100 | 100 | 70 | |||
| SWP -18*150 | 150 | 60 | B | ||
| SWP -28*50 | 28 | 50 | - | 20 | A |
| SWP -28*75 | 75 | 45 | |||
| SWP -28*100 | 100 | 70 | |||
| SWP -28*150 | 150 | 60 | B | ||
| SWP -38*50 | 38 | 50 | - | 20 | A |
| SWP -38*75 | 75 | 45 | |||
| SWP -38*100 | 100 | 70 | |||
| SWP -38*150 | 150 | 60 | B | ||
| SWP -48*75 | 48 | 75 | - | 45 | A |
| SWP -48*100 | 100 | 70 | |||
| SWP -48*125 | 125 | 95 | |||
| SWP -48*150 | 150 | 60 | B | ||
| SWP -75*75 | 75 | 75 | 45 | 45 | C |
| SWP -75*100 | 100 | 70 | |||
| SWP -75*125 | 125 | 95 | |||
| SWP -75*150 | 150 | 60 | D | ||
| SWP -100*100 | 100 | 100 | 70 | 70 | C |
| SWP -100*125 | 125 | 95 | |||
| SWP -100*150 | 150 | 60 | D |
| Łożysko Bronze Bushing 500SP | |
| Zawartość | SPB,SPF,SPFG,SPW,SGF,SGB,SWP,SLP,SLC,SLI,JEGB, JNA,JESW,JSPW,HGB250,JCBS,JCBSP,JDBS series... |
| Rozmiar | ROZMIAR METRYCZNY |
