| Nazwa marki: | VIIPLUS |
| Numer modelu: | Łożyska z brązu grafitowego |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | Metaliczne-OILES-łożysko |

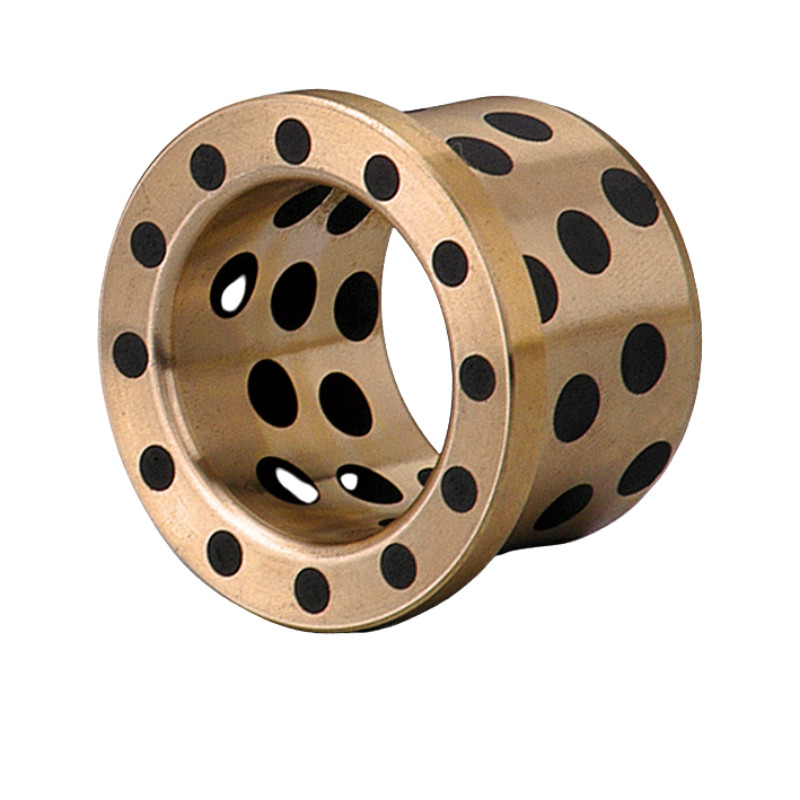

Tuleja bezolejowa z zatyczką grafitową i kołnierzem, typ prosty, to wyjątkowy i wydajny komponent zaprojektowany do stosowania w różnych układach mechanicznych. Wykonana z grafitu jako głównego materiału, tuleja ta oferuje wyjątkową odporność na zużycie i trwałość.
Grafit, znany ze swoich naturalnych właściwości smarnych, zapewnia płynną pracę bez konieczności zewnętrznego smarowania. Ta cecha nie tylko upraszcza konserwację, ale także wydłuża żywotność tulei. Konstrukcja bezolejowa sprawia również, że nadaje się ona do stosowania w środowiskach, w których zanieczyszczenie olejem lub środkiem smarnym jest niedopuszczalne.
Prosta konstrukcja tej tulei umożliwia łatwą instalację i integrację z różnymi systemami. Kołnierz zapewnia dodatkową stabilność i wsparcie, gwarantując bezpieczne dopasowanie do zespołu mechanicznego.
Precyzyjna inżynieria tej tulei z korkiem grafitowym zapewnia ścisłe i bezpieczne dopasowanie, minimalizując wszelkie potencjalne drgania lub ruchy. To nie tylko zwiększa wydajność tulei, ale także przyczynia się do ogólnej stabilności i niezawodności układu mechanicznego.
Jeśli modernizujesz istniejący system lub projektujesz nowy, tuleja bezolejowa z kołnierzem, typ prosty, z zatyczką grafitową, jest doskonałym wyborem, jeśli chodzi o płynną i wydajną pracę. Jej unikalne połączenie trwałości, odporności na zużycie i konstrukcji bezolejowej sprawia, że jest to ekonomiczne i niezawodne rozwiązanie do różnych zastosowań przemysłowych.
Zatkany grafitem LG-2krzew brązowy
Łożyska serii Oiles 500 zawierają wysokiej jakości metale na bazie stopu miedzi z zaprojektowanymi stałymi wtyczkami smarowymi. Łożyska te są zaprojektowane tak, aby sprostać szerokiej gamie wymagań aplikacyjnych stawianych przez dzisiejszy sprzęt. Precyzyjne tolerancje wykorzystujące strategiczne położenie wtyczek i związki wtyczek zapewniają wydajność i bezsmarowność. Ten typ łożyska jest dostępny w standardowych rozmiarach calowych, metrycznych i na zamówienie. Łożyska serii 500 zapewniają ekstremalne limity temperaturowe i wysoką nośność. Dostępne w łożyskach typu ślizgowego i płaskiej płycie ściernej
tuleja brązowa LG-2 z korkiem grafitowym
Tuleja/łożysko bezolejowe grafitowe, rozmiar w calach 18" śr. wew. x 26" śr. zew. x 18" dł.
Smarowanie grafitem na powierzchni wewnętrznej łożyska pozwoli na uzyskanie długiej żywotności łożyska zarówno w wysokich temperaturach roboczych, jak i w zastosowaniach, w których brakuje dodatkowego smarowania. Grafit uzyskuje się poprzez rowkowanie powierzchni wewnętrznej, a następnie wtłaczanie grafitu do wnęk pod ekstremalnie wysokim ciśnieniem.
Producenci i dostawcyBrąz wypełniony grafitemKrzewy,Wypełniony grafitem BrązowyTalerze,Łożysko, Krzew,Namiar, Krzewy,Pralka,Podkładki,
Jesteśmy zobowiązani do dostarczania naszym klientom najwyższej jakości produktów tulei bezolejowych i łożysk precyzyjnych
Usługi inżynieryjne (projektowanie i rozwój produktów)
OILES #500 SPF Bezolejowa tuleja kołnierzowa z korkami grafitowymi
Tworzywo
Stop brązuCuZn25Al5Mn4Fe3+Korki grafitowe
Cechy
Łożyska serii Oiles 500 zawierają wysokiej jakości metale na bazie stopu miedzi z zaprojektowanymi stałymi wtyczkami smarowymi. Łożyska te są zaprojektowane tak, aby sprostać szerokiej gamie wymagań aplikacyjnych wymaganych przez dzisiejszy sprzęt. Precyzyjne tolerancje wykorzystujące strategiczne położenie wtyczek i związki wtyczek zapewniają wydajność i bezsmarowność. Ten typ łożyska jest dostępny w standardowych rozmiarach calowych, metrycznych i na zamówienie. Łożyska serii 500 zapewniają ekstremalne limity temperaturowe i wysoką nośność. Dostępne w łożyskach typu ślizgowego i płaskiej płycie ciernej.
Aplikacje
1) Ciężki sprzęt rolniczy i ciągniki
2) Sprzęt górniczy
3) Sprzęt leśny
4) Podpora wału łopatkowego zbiornika mieszającego
5) Odlewnie, piece i urządzenia do produkcji stali
6) Zastosowania HVAC
7) Wytrzymałe łożyska kółek i podpór kół
8) Zastosowania suszarek do forniru w piecach kartowych i potencjalnie inne zastosowania...
Rozmiar tulei kołnierzowej:
Samosmarujące, mosiądz o wysokiej wytrzymałości, CuZn25Al lub równoważny, bezobsługowe tuleje łożyskowe i prowadzące, brąz ze stałym smarem
NR POZYCJI Kod równoważny Średnica wewnętrzna
DŚrednica zewnętrzna
DDługość
LKołnierz F T JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 Nazwa użytkownika: JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Wbudowane łożyska smarowane stałym smarem Tuleje kołnierzowe metryczne Tuleja kołnierzowa, samosmarująca NR POZYCJI Kod równoważny Średnica wewnętrzna
DŚrednica zewnętrzna
DDługość
LKołnierz F T JFB1420 14-20-20 14 20 20 27 3 JFB1425 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 15-21-25 15 21 25 28 3 JFB1530 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 16-22-15 16 22 15 29 3 JFB1618 16-22-18 16 22 18 29 3 JFB1620 16-22-20 16 22 20 29 3 JFB1623 16-22-23 16 22 23 29 3 JFB1625 16-22-25 16 22 25 29 3 JFB1630 16-22-30 16 22 30 29 3 JFB1635 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 18-24-15 18 24 15 32 3 JFB1820 18-24-20 18 24 20 32 3 JFB1825 18-24-25 18 24 25 32 3 JFB1830 18-24-30 18 24 30 32 3 JFB1835 18-24-35 18 24 35 32 3 JFB1840 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 2020-02-29 SOBF 20-30-20 20 30 20 40 5 JFB2025 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 Nazwa SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 Nazwa pliku: JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 31,520 JFB SOBF 31,5-40-20 31,5 40 20 50 5 31,530 JFB SOBF 31,5-40-30 31,5 40 30 50 5 31,535 JFB SOBF 31,5-40-35 31,5 40 35 50 5 31,540 JFB SOBF 31,5-40-40 31,5 40 40 50 5 Wbudowane łożyska smarowane stałym smarem Tuleje kołnierzowe metryczne Tuleja kołnierzowa, samosmarująca NR POZYCJI Kod równoważny Średnica wewnętrzna
DŚrednica zewnętrzna
DDługość
LKołnierz F T JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 Nazwa pliku: JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 Nazwa SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 Nazwa: JFB7080 SOBF 70-85-80 70 85 80 105 7,5 Nazwa: JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 Nazwa SOBF 90-110-60 90 110 60 130 10 Nazwa SOBF 90-110-80 90 110 80 130 10 Nazwa SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 Nazwa SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 Nazwa SOBF 130-150-80 130 150 80 180 10 Nazwa SOBF 130-150-100 130 150 100 180 10 Nazwa SOBF 140-160-80 140 160 80 190 10 Nazwa SOBF 140-160-100 140 160 100 190 10 Nazwa SOBF 150-170-100 150 170 100 200 10 Nazwa SOBF 150-170-120 150 170 120 200 10 Nazwa SOBF 160-180-100 160 180 100 210 10 Nazwa SOBF 160-180-120 160 180 120 210 10 ROZMIAR8 ID x 12 OD x 12 LONG40 ID x 50 OD x 30 LONG40 ID x 50 OD x 40 T/L x 65 F/D x 5 F/T 100012,2 ŚR. WEW. x 40 ŚR. OD. x 3 GRUBOŚĆ (Z OTWORAMI MOCUJĄCYMI)MATERIAŁ: CuZn25Al5 + GRAFIT
Dane techniczne:
JFBŁożysko kołnierzowe stałe-smarujące
***Model: JFB5540 Tuleja łożyska bezolejowego
***Rozmiar: 55x65x40 mm
***Średnica zewnętrzna kołnierza (F): 80 mm
***Grubość kołnierza: 5mm
Jeśli potrzebujesz innego rozmiaru, którego nie ma w naszym sklepie, daj nam znać, możemy wyprodukować go w wymaganym przez Ciebie rozmiarze, im większa ilość, tym niższa cena.
Materiał bazowy: CuZn24AL6Mn4
Twardość podstawowa: HB230(hb270)
Współczynnik tarcia: <0,16
Limit temperatury: 300°C
Granica obciążenia dynamicznego: 100 N/mm2
Limit obciążenia: poniżej lm/min 25N/mm2
Ograniczenie prędkości ślizgu: suchy 0,4 m/s, olej 5 m/s
Granica PV: 3,8 N/mm *m/sStruktura
Stały smar osadzonyz metalem takim jak brąz, osadzonym grafitem i MoS2 w środku jako smarem. Przyjęto specjalną technologię, aby mocno zintegrować smar i jednocześnie pozostawić równomiernie rozłożoną przestrzeń w środku, tak aby smar jako całość mógł wchłonąć olej smarujący lub smar stały ponad 20 procent swojej całkowitej objętości.
Własność i zastosowanie
Pracując bez oleju lub przy jego niedoborze, tarcie cieplne napędza olej i środek smarny od strony wewnętrznej do powierzchni w celu zmniejszenia współczynnika tarcia i poprawy parametrów tarcia, stosowane w kolejnych maszynach odlewniczych, walcach stalowych w metalografii, maszynach górniczych, statkach, turbogeneratorach, układach hydraulicznych
turbiny i wtryskarki do tworzyw sztucznych.
Lista rozmiarów tulei kołnierzowych (SPF)
Łożyska ślizgowe ze smarem stałym wykonane są ze stopów miedzi odpornych na zużycie i mają wkładki ze smarem stałym.
Oleje 500SP1-SL1
Bardzo wytrzymałe łożyska mosiężne z wbudowanym stałym środkiem smarnym
Łożyska metalowe są szeroko stosowane
Seria Oiles 500SP1 to samosmarujące łożyska składające się z wysokowytrzymałych baz ze stopu mosiądzu wykonanych przy użyciu zaawansowanej technologii odlewania i osadzonych stałych środków smarnych. Mogą być łączone z różnymi typami stałych środków smarnych w zależności od warunków użytkowania.
Zakres usług Warunki smarowania Suchy Okresowe smarowanie Zakres temperatur pracy
(℃)-40～+300 -40～+150 dopuszczalny maksymalny nacisk stykowy : P
(N/mm2)29 29 dopuszczalna maks. prędkość: V
(SM)0,50 1,00 Dopuszczalna maks. wartość PV
(N/mm2・m/s)1,65 3,25
Zastosowany stały środek smarny na bazie grafitu i dodatków idealnie nadaje się do ogólnego stosowania i normalnej atmosfery.
Do zastosowań, w których łożyska są narażone na działanie wody lub wody morskiej, przeznaczony jest specjalny stały smar na bazie MoS2 z dodatkiem innych dodatków.
| Skrót materiału | |||||
| Materiał bazowy | Mosiądz specjalny | Czerwony (Rg7) | Brąz aluminiowy (CuAl10Ni) | Brąz (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| dopuszczalny obciążenie łożyska |
N/mm2 | 100 | 60 | 50 | 70 |
| maks. prędkość ślizgu |
SM | 0,25 | 0,17 | 0,33 | 0,17 |
| maks. p.w. | N/mm2*m/sek | 3,3 | 1,0 | 1,0 | 1,3 |
| gęstość | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| twardość | HB | >210 | >70 | >150 | >80 |
| wytrzymałość na rozciąganie | N/mm2 | >750 | >200 | >500 | >360 |
| Granica rozciągania | N/mm2 | >450 | >90 | >260 | >150 |
| napięcie | % | >12 | >15 | >10 | >8 |
Współczynnik rozszerzalności cieplnej |
ϑ | 19 * 10-6K-1 | 18 * 10-6K-1 | 16 * 10-6K-1 | 18 * 10-6K-1 |
| Zakres temperatur | °C | -40 do +300 | -40 do +400 | -40 do +400 | -40 do +400 |
| Współczynnik tarcia | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Na życzenie możemy dostarczyć lub wyprodukować wszelkiego rodzaju elementy przesuwne.
Prosimy o kontakt w celu uzyskania dalszych informacji.
