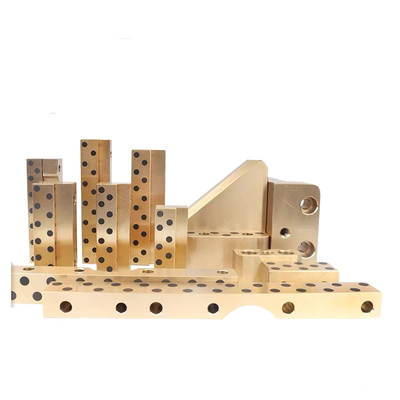

Przedstawiamy naszą samozwańczą płytkę zjeżdżalniową zaprojektowaną specjalnie do tłoczenia metalowego umierania z kątem 45 stopni. Ta innowacyjna płytka zjeżdżalnia jest zaprojektowana w celu zapewnienia wyjątkowej odporności na smarowanie i zużycia, zapewniając płynne i wydajne działanie podczas procesów stemplowania metalu.
Płyta zjeżdżalnia wykonana jest z wysokiej jakości materiałów, które wykazują właściwości samozarowujące, zmniejszając potrzebę zewnętrznego smarowania i konserwacji. Ta funkcja nie tylko upraszcza proces stemplowania, ale także przedłuża żywotność płyty matrycy i zjeżdżalni, zmniejszając czas przestojów i koszty operacyjne.
45-stopniowy kąt płyty ślizgowej pozwala na precyzyjne wyrównanie i łatwą integrację z metalowymi matrycami. Zapewnia bezpieczne i stabilne dopasowanie, zapewniając optymalne wsparcie i wskazówki dotyczące procesu stemplowania.
Skąd chcesz wymienić zużyte płyty zjeżdżalni lub ulepszyć istniejący metalowy sprzęt do stemplowania, nasza samozwańcza płytka zjeżdżalnia z kątem 45 stopni jest doskonałym wyborem. Oferuje niezawodną wydajność, trwałość i łatwość konserwacji, co czyni go opłacalnym rozwiązaniem dla zastosowań z tłoczeniem metali.
Zwykłe pochyłe mechanizm klina, suwak jest ogólnie przymocowany do dolnej matrycy, tak że projekt i ruch są stosunkowo proste, ale w niektórych przypadkach, gdy suwak jest przymocowany do dolnej matrycy, zasilacz i usuwanie części nie jest wygodne, lub wpływa na realizację innych funkcji formy, a następnie wiszący mechanizm klinowy powinien być rozważany mechanizm wiszący wedge Mechanizm. Nachylony mechanizm klinowy (forma formularza i powierzchnia styku suwaka dla skoku).
Nazwa nachylonego klina
Kod - powierzchnia montażu pracy (W) - Udar (ST) - Kąt kątów skośnego (θ) - Tryb stały (K dla pozycjonowania klucza, n do pozycjonowania pinów)
Zalety i wady różnych rodzajów klinów
A, pozioma skośnie klin: Konieczne jest w pełni rozważyć problem wyjęcia części.
B, wiszący klin: dobra wykonalność, ale krawędź badań i pasujących trudności.
C, klin podwójnego działania: Zajmij więcej przestrzeni, a złożona struktura, ponieważ wytrzymałość pleśni ma wpływ (obrotowy klin alternatywny).
Skośna klinowa forma ukośna konstrukcja skoku klinowego powinna wyrażać zawartość
1) skok pochylonego suwaka klina: ST
2) Skoku klina: L.
3) Skokowy klinowy koktajl: w
4) Skok skośnego klinowego płyty prasowej: C
5) Kąt pochylenia klinu: θ
6) Punkt rozpoczęcia górnej prasy rdzeń Akcja: P
7) Punkt zaręczynowy górnej i dolnej części matrycy: G
Tryb powrotu ślizgania się
a) Spring
B) guma poliuretanowa
c) Cylinder
D) Wiosna azotu
e) Inne metody
Zasadniczo sprężyny są używane jako źródło siły powrotnej, ale w następujących przypadkach stosowane są inne metody powrotu, takie jak cylindry.
a) Udar klinu pochylenia jest stosunkowo długi, sprężyna nie może spełniać wymagań dotyczących udaru mózgu
B) Kliny pochylenia podwójnego działania, które należy zmienić położenie.
Rozważania ogólne.
1) Podczas instalowania sprężyny i cylindra do slant Wedge Die Slider, Zgodnie z jego pozycją instalacyjną, skośną chwilą ruchu suwaka klina, sutk musi rozważyć następujące informacje, aby uzyskać ogólną równowagę
a) Jak najbliższe, powierzchni prowadzenia slajdów (kierunek wysokości)
b) zainstalowany jak najbliżej szyny prowadzącej na obu końcach suwaka klina (kierunek poziomy)
(2) Struktura formy musi być zaprojektowana tak, aby uwzględnić założenie, że sprężyna konserwacyjna lub cylinder można wymienić bez demontażu dużych elementów formy.
Zasada określenia siły powrotnej skośnego suwaka klina
Pozioma przechylna forma klinowa
(Całkowita waga ślizgowego klina*1,0) lub więcej
Nachylony klin
(Całkowita waga ślizgowego klina * 1,5) lub więcej
W części samozwańczego ukośnego klina, ze względu na szeroki zakres zaangażowanych aspektów, należy rozważyć bardziej kompleksowe problemy, oto szczegółowy opis (specyficzny dla zimnych pracowników lub złotego asystenta do wyjaśnienia)
Konstrukcja standardowej fazowej formy klinowej
Na założeniu posiadania schematu procesu części i modelu cyfrowego 3D
można zaprojektować następującymi krokami.
1) Po pierwsze, uczyń linię prostą do otworu (patrz rysunek poniżej)
2) Po drugie, wyświetl linię prostą na płaszczyźnie XY (na podstawie pleśni) Aby określić kąt standardowego klina stawu, rzeczywisty zmierzony kąt wynosi: 8 °, nie ma takiej specyfikacji w standardowym klinie stożkowym, przybliżenie polega na przyjęciu bardzo bliskiej specyfikacji: 10 ° klina stożka.
b) Określ kąt umieszczenia klina swasha na płaszczyźnie formy
Ponownie wyświetl linię projekcyjną na płaszczyźnie YZ, aby określić kąt umieszczenia standardowego klina fazowego, zmierzona wartość wynosi: 10 ° (trzeba zwrócić uwagę na pojemność maszyny do przetwarzania każdej firmy, kiedy może być przetwarzany pod dowolnym kątem lub ma specjalne wymagania kąta)
C) Określ wysokość instalacji i położenie klina Swash przez przekrój
1) Pozycja uderzenia jest określana, a kąt i położenie zestawu wklęsłego i kąt przeciwzętowania są dokładnie określone;
2) Klin jest umieszczany zgodnie z kątem umieszczenia na uchwycie matrycy i położeniu uchwytu.
D) Wybierz metodę instalacji uchwytu Punch według faktycznej sytuacji matrycy.
Z kątem równowagi siły na ślizgowym klinie najbardziej idealną metodą mocowania jest kontrolowanie siły uderzenia w jak największym stopniu na środku ślizgowego klina, a metoda instalacji siedzenia mocującego jest ustawiona zgodnie z rzeczywistą sytuacją w specjalnych przypadkach; Przybliżona pozycja ślizgowego klina na uchwycie matrycy jest określana zgodnie z kątem mocowania siedzenia mocującego.
E) Zgodnie z ustalonym położeniem i przekrojowym rysunkiem suwaka klina stawowego i siedzenia mocującego uderzenie wysokość montażu i samolotka klina stawowego są określane, a wielkość współrzędnej montażu i rozmiar płaski klinu stożkowego są liczbami całkowitymi (0 i 5 na końcu), o ile to możliwe.
F) Przy projektowaniu standardowej nachylonej matrycy klinowej należy wziąć pod uwagę następujące kwestie, ponieważ skok nachylonego klina został ustalony.
Zwykłe nachylone klin.
Ponieważ część robocza jest ustalona na dolnej matrycy, należy wziąć pod uwagę, że części mogą być karmione sprawnie; Jego skok powinien zapewnić, że jest on nie mniejszy niż szerokość krawędzi kołnierza + odległość klina fazowego przycinania lub uderzenia lub rozbieżności + 20 ~ 30 mm (Uwaga: 30 mm Jeśli jest zautomatyzowane, powinno mieć 50 mm, gdy jest ona ręcznie obsługiwana)
Podnieś suwak ślimakowy stożkowy.
Odległość od kołnierza do przycinania, uderzenia lub wgłębienia klina stawowego +20 mm;
Podniesienie fragmentacji klina wymaga rozważenia WH, które elementy robocze zainstalowane na suwaku (uderzenie, blok boczny, blok rozbieżny) wpływają na montaż i demontaż rdzenia prasowego; I w czym jest wystarczająca przestrzeń do szlifowania między fragmentowanym klinem a rdzeniem prasowym.
G) Usuwanie złomu
1) Złom przez otwór tak duży, jak to możliwe.
2) Czasami, aby zapobiec blokowaniu złomu, złom bocznego otworu uderzenia musi zwiększyć urządzenie górnego materiału.
3) Odlewy do zaprojektowania złomu zjeżdżającego nad otworem, aby w pełni rozważyć szerokość maksymalnego rozmiaru złomu, jeśli wystąpi on po obrotu.
4) Jeśli złom jest zbyt długi, rozważ zwiększenie noża do złomu, aby uzyskać gładki zjeżdżalnię z złomu i zwiększyć wytrzymałość formy.
5) Aby użyć elastycznego pinu wypukłowego (wklęsła) w następujących przypadkach.
a) Aby złom zjechał kawałek po kawałku.
b) Chcesz kontrolować stan złomu, gdy spadnie.
6) Jeśli nastąpi odbicie złomu.
a) Nóż do formy jest duży.
b) Potrzebujesz zainstalowania urządzenia wyrzucającego złom.
7) Poniższe przypadki muszą zwiększyć urządzenie prowadzące.
a) Po stronie wykluczenia odpadów nie ma pustej przestrzeni, należy ją przekształcić w pionowy spadek w kierunku prawego, z pionową aperturą o co najmniej dwa razy większą średnicę uderzenia.
B) Jeśli otwór jest jednocześnie uderzony po obu stronach, konieczne jest zwiększenie szpilki podziału.
H) Klasyfikacja standardowego prasowania klina po przekątnej.
Prasa służy do zapobiegania pozycjonowaniu i odkształceniu części i można ją podzielić na trzy typy zgodnie z kształtem i liczbą kierunków działania.
a) rdzeń materiału górnego kompresji
Zalety to: siła kompresji jest stosunkowo duża, więc nie musisz się martwić deformacją części; blisko pionowej ściany i pod koniec ściany bocznej, oddzielona górnym rdzeniem kompresyjnym.
b) Kopanie rdzenia kompresyjnego klina po stronie
c) Materiał kompresji bocznej i pozytywny materiał kompresji
Niewystarczająca siła kompresji materiału ściskającego bocznego.
Niestabilne części.
Materiał prasowy dodatni powinien być wciśnięty 10 mm wcześniej niż materiał prasowy boczny w części.
I) Pozycjonowanie i siła przeciwostronna skośnego klina
(b) Wedge stożka ma dwa rodzaje pozycjonowania pinów i pozycjonowanie klucza.
(b) Przycinanie i wkładanie boczne, z grubszym materiałem wymagającym środków zapobiegających siłom bocznym.
Środki i formy zapobiegające siłom bocznym.
Dodanie urządzeń przewodniczych.
Przetłumaczone na www.depl.com/translator (bezpłatna wersja)
Stop miedzi ＋ specjalny stały smar
Bez oleju płytki zjeżdżalni (10 mm)
Bez oleju płyta zjeżdżalnia do uniwersalnego zastosowania w wielu suchych zastosowaniach, takich jak matryca/pleśń, maszyny, automatyzacja, konstrukcja, samochód. Bez oleju to samookaleczenie i praca bez tłuszczu.

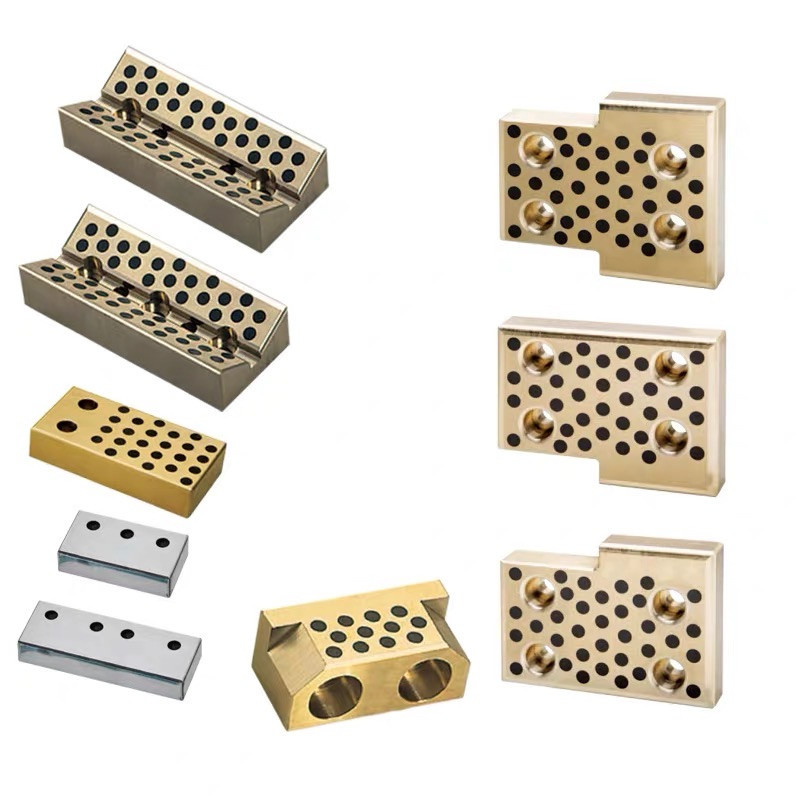

Samo smarujące się brązowe płyty zużycia, brązowe płyty ślizgowe, płytki zjeżdżalni, bez oleju płytki zjeżdżalni.
Wiele w pełni obrobionych brązowych płyt ślizgowych z płytkami miedzi, które produkujemy, jest samoziarniste. Osiąga to proces podłączania brązowej płyty za pomocą wtyczek grafitu. Oferujemy pełną linięPołącz łożyska grafitowe. Więcej informacji na temat naszych części podłączonych grafitami można znaleźć tutaj.
Płyty zużycia - Produkty pleśni i matrycy, podłączone grafitowe płytki zjeżdżalni z oleju z brązu z płytkami zużycia miedzi są dostępne w szerszym zakresie rozmiarów.
Niestandardowe konfiguracje dla specjalnych rozmiarów, wzorów otworów lub wzorów grafitowych. Wykonaj w Chinach. Odlewane brązowe płytki zużyte olejem płyty zjeżdżalni z miedzianymi stopami
Nasza odlewana brązowa płyta zużywa jest wytwarzana metodą znaną jako ciągłe odlewanie. Struktura drobnego ziarna uzyskana poprzez ciągłe odlewanie praktycznie eliminuje defekty odlewania związane z metodami odlewania statycznego. Ta gęsta struktura jest wolna od porowatości, która z kolei przedłuża żywotność twojego oprzyrządowania.
Płytki zużycia samowystawowe płyty zjeżdżające z szuroiki z miedzianymi stopami przewodnikami zjeżdżalni, wtycznymi grafitowymi tulei brązowymi bezobsługowymi łożyskami gładki gib szkiełki gib.
Łatwy w instalacji, bardzo trwały. Jego zoptymalizowana konstrukcja pozwala na łatwą instalację, działanie niskiego szumu, oszczędności przestrzeni i długotrwałej żywotności serwisowej dla brązowych tulei.
Elementy zjeżdżalni/komponenty CAM/jednostki CAM/elementy plastikowe
Solidne brązowe metalowe łożysko do siebie | Kręty z brązu
Łożyska brązu (zwykłe) łożyska. Standardowy rozmiar łożyska ślizgowego.
Standardy te zapewniają gotową gospodarkę dla większości aplikacji
Brązowe tuleje z brązu C90300 to „zielony” nieogłodzony stop
Tuleje z brązu cyny-Navy G QQC-390B Typ II i typu III
CDA 903 SAE 620 88-8-0-4 ASTM B505
Casting Tin Bronze SAE 620 |
||||||||||
Element |
||||||||||
Cu (1,2) |
Pb |
Sn |
Zn |
Fe |
P (3) |
Ni (4) |
Glin |
S |
Sb |
Si |
Min (%) |
86 |
|
7.5 |
3 |
|
|
|
|
|
|
Max (%) |
89 |
0,3 |
9 |
5 |
0,2 |
0,05 |
1 |
0,005 |
0,05 |
0,2
|
VIIPLUS Cast Brązowe Tuleje C90300Daj najwyższej jakości i wydajność. Ciągły casting osiągawysoka gęstośćStruktura ziarna, wolna od porowatości, powodując zmniejszenie zużycia narzędzia i odrzuca komponenty.
Solidne pręty są zaopatrzone w 13 cali i długości 105 cali i są dostępne w innych długościach i niestandardowych rozmiarach. Rozważ słupki do użytku, gdy potrzebujesz specjalnych łożysk, łożyska na prototypy lub naprawy awaryjne.
|
|

Element |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cu (1,2) |
Pb |
Sn |
Zn |
Fe |
P (3) |
Ni (4) |
Glin |
S |
Sb |
Si |
|
|
|
|||||||||||
|
Min (%) |
86.0 |
|
7.5 |
3.0 |
|
|
|
|
|
|
|
|
Max (%) |
89,0 |
0,30 |
9.0 |
5.0 |
0,20 |
0,05 |
1.0 |
0,005 |
0,05 |
0,20 |
0,005 |
C90300 Tuła z brązu.
Stopy miedzi, mosiądzu i brązu od Viiplus International
BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)
UNS (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)
BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).
|
Powiązane specyfikacje i zastosowania dla zwykłych stopów odlewania miedzi |
|||||
|
Opis stopu |
American Spec. |
American Spec. |
Niemiecka specyfikacja. |
Brytyjska specyfikacja. |
Typowe zastosowania materiałowe |
|
Un |
Sae |
stop |
stop |
||
|
Cu85 Sn5 Zn5 PB5 |
C83600 (CDA 836) |
40 |
Cusn5znpb |
LG2 |
Komponenty pompy, małe przekładnie, łożyska, ciężarki, kołnierze, zawory o niskim ciśnieniu i łączniki. |
|
Cu83 Sn3 Zn8 Pb6 |
C84400 (CDA 844) |
- |
Cusn2znpb |
*LG1 |
Lekkie łożyska, ogólny sprzęt, oprawy, zawory niskie i wyposażenie. |
|
Cu63 AL6 Fe3 Mn3 Zn25 |
C86300 (CDA 863) |
430b |
- |
- |
Wytrzymały stop moc o wysokiej wytrzymałości na biegi, krzywki, łożyska o dużym obciążeniu o niskiej prędkości, nakręcone nakrętki. |
|
Cu88 Sn8 Zn4 |
C90300 (CDA 903) |
620 |
- |
- |
Łożyska, tuleje, pierścienie tłokowe, komponenty zaworów, pierścienie uszczelniające, łączniki parowe i koła zębate. |
|
Cu88 Sn10 Zn2 |
C90500 (CDA 905) |
62 |
Cusn10zn |
*G1 |
Pompy morskie, zawory, łożyska, tuleje, pierścienie tłokowe, wyposażenie parowe i przekładnie. |
|
Cu89 Sn11 |
C90700 (CDA 907) |
65 |
CUSN12 |
*PB1 |
Ciężkie koła zębate, łożyska o wysokim obciążeniu, tuleje i koła robaków. |
|
Cu88 Sn6 Zn4 Pb2 |
C92200 (CDA 922) |
622 |
- |
LG3 |
Zawory, złączki, średnie ciśnienie hydrauliczne i ciśnienie pary do użycia do 550 F (287 c) |
|
CU87 SN11 NI2 |
C92500 (CDA 925) |
640 |
Cusn12ni |
CT2 |
Przekładnie, koła robakowe - dobra odporność na wstrząsy, pierścienie synchronizatorów samochodowych. |
|
CU87 SN11 PB2 |
C92700 (CDA 927) |
63 |
Cusn12pb |
LB3 |
Łożyska wytrzymałe, tuleje, pierścienie tłokowe, komponenty zaworów, łączniki parowe, koła zębate. |
|
Cu83 Sn7 Zn3 Pb7 |
C93200 (CDA 932) |
660 |
Cusn7znpb |
|
Ogólne łożyska użyteczności, tuleje i płytki zużycia dla średnich prędkości i ciśnień. |
|
CU85 PB10 SN5 |
C93500 (CDA 935) |
66 |
- |
LB4 |
Łożyska szybkie, tuleje, duże obciążenie lekkie i części lekkie. |
|
CU80 PB10 SN10 |
C93700 (CDA 937) |
64 |
Cupb10Sn |
LB2 |
Łożyska do wysokiej prędkości i ciężkich ciśnień, części pompy, odlewy ciśnieniowe. |
|
CU78 PB15 SN7 |
C93800 (CDA 938) |
67 |
Cupb15sn |
LB1 |
Łożyska turbosprężarki, łożyska do usług ogólnych i umiarkowanych presji, aplikacje kolejowe. |
|
CU87 AI10 FE3 |
C95400 (CDA 954) |
- |
CUAI10FE |
- |
Łożyska o wysokiej wytrzymałości, tuleje, koła zębate, robaki, talerze, fotele zaworów i przewodniki. |
|
Cu81 AI10 Ni5 Fe4 |
C95500 (CDA 955) |
- |
CUAI10NI |
- |
Łożyska o wysokiej wytrzymałości, części odporne na korozję, przewodniki zaworu samolotu i siedzenia. |
|
Cu80 AI10 Ni6 Fe4 |
C95800 (CDA 958) |
- |
Cual10ni |
AB2 |
Części oporne na korozję słonej wody przeciwporne i ogólny sprzęt morski. |
|
Klasa brązowa fosforu I |
C54400 |
|
CUSN4 |
PB101 |
|
|
Klasa brązowa fosforu I |
C54400 |
CUSN4 |
PB101 |
|
Fosfor brązowy klasy II |
C51000 |
CUSN5 |
PB102 |
|
Brązowy fosfor III |
C51900 |
Cusn6 |
PB103 |
|
Brąz fosforowy |
C52100 |
Cusn8 |
PB104 |
Jako profesjonalny specjalny zakład produkcyjny stopu miedzi, firma kontroluje skład chemiczny, właściwości mechaniczne, właściwości fizyczne i inne właściwości materiałów o ścisłych standardach wewnętrznych.
Firma produkuje odpowiedni stop brązowy zgodnie z odpowiednimi standardami marki Chin i zagranicznych krajów, zDoskonała wydajność i krótki czas dostawy.
Istniejące marki produktów firmy: QSN6.5-0.1, QSN7-0.2, QSN8-0.3, ZCUSN10P1, ZCUPB10SN10, ZCUPB1588, ZCUPB20SN5, ZCUSN5PB5ZN5, ZCUSN6ZN6 PB3, C54400, C84400, C932200, ZCUSN5PB5ZN5, ZCUSN6ZN666ZN6 PB3, C54400, C84400, C9322200, C93700, C93800 itd.
Zgodnie z National Standard, American Standard, Niemiecki Standard i inne standardy klientów dla niestandardowych.
Rodzaj produktów: miedziany pręt, rurka miedziana, w tym rurka w kształcie, pręta.
Opis produktu: Brązowe tulei manganu
Ten produkt jest wykonany z mosiądzu o wysokiej wytrzymałościCUZN25AL6FE3MN3ze specjalną formułą, która ma wysokie właściwości mechaniczne,Dobra wydajność odlewu i dobry odporność na korozjęw powietrzu, słodkiej wodzie i wodzie morskiej. Produkty są szeroko stosowane w ciągłych maszynach odlewniczych, maszynach górniczych, statkach, turbinach gazowych i tak dalej.
Łożysko jest ważną częścią turbiny parowej, która jest podzielona na łożysko wsporcze promieniowe i łożysko ciągu. Służą one do noszenia całej grawitacji wirnika i określenia prawidłowej położenia wirnika w cylindrze.
VSB-50 to samozwańczy materiał łożyska, który składa się zwysokiej jakościŁożysko z brązu z kieszeniami wypełnionymi solidnym smarem i cienką warstwą solidnego smaru nad powierzchnią łożyska, aby pomóc w procesie biegania. VSB-50bezobsługowyłożyska, bez potrzeby smarowania olejem lub tłuszrem, są zalecane dla dużych łożysk. mają niski współczynnik tarcia
Łożysko samoziarniskowe inkrustowane(Foreign mówi, że Deva. Glide) opiera się na podłożu ze stopu miedzi, na powierzchni tarcia zgodnie z pewną proporcją do wywiercenia odpowiedniego rozmiaru, ułożone uporządkowane kilka otworów (średnica phi d 200 mm lub mniej) lub ślepa otwór (średnica phi d> 200 mm), osadzony w otworze z unikalnym smarowym smarem smarującym przez seldę.
Przebija ograniczenia zwykłych łożysk w zależności od smarowania filmu oleju, szczególnie odpowiednie dlanie olej, wysoka temperatura, wysokie obciążenie, niska prędkość, przeciwporne, antykorozja, przeciwdziałanie promieniowaniu, a także w infiltracji roztworu wody lub próżniowej i braku smarowania lub smarowania oleju w specjalnych warunkach pracy.
VSB-50W podkładki do mycia pralki PAW
—- przybywa dlaNiska prędkość, ciężkie obciążenielub przerywane warunki ruchu, smarowanie oleju nie mogą tworzyć ani utrzymać okazji;
—- Podstawowe dla środowiska pracy lub ograniczeń struktury mechanicznej trudno jest dostarczyć okazje smarowania oleju;
—-, przydatne na okazje, w których obciążenia uderzenia są łatwe do wystąpienia w pracy;
—-, przydatne do obracania, wzajemnego, wahającego się i liniowego i innych form ruchu oraz trzeba uruchomić często lub przy wysokim obciążeniu początkowym;
—- przybywa dlapraca o wysokiej lub niskiej temperaturzelub zakres temperatur środowiska w dużych okazjach;
—- przybywa dladługi cykl konserwacji lub wysoki koszt konserwacji,wymagają długiego okresu pracy w łożysku;
—- Odporność na korozję można stosować w wodzie morskiej i innych cieczach chemicznych lub gazach oraz innych pożywkach korozyjnych;
—- No absorpcja wody, dobra stabilność wymiarowa, wysoka wytrzymałość mechaniczna, z dobrą przewodnością cieplną;
—- W stanie średniego obciążenia, średniej prędkości, smarowania, mieszanego smarowania można osiągnąć, przedłużyć żywotność usług;
Materiał pralki VSB-50W jest wykonany zsilny odlewana brązMetalowy metal ze specjalnymi stałymi smarami osadzonymi. Metal bazowy wytrzymujeWysokie obciążenie i solidne smary zapewniają samookaleczenie.Łożysko wykazuje doskonałą wydajność bez wstępnej instalacji w warunkach ekstremalnychWysoka/niska temperatura przy niskiej prędkości. Materiał ten zapewnia rozwiązanie łożyska bez konserwacji, szczególnie dlaWysokie obciążenie, przerywane ruchu oscylacyjnego.
|
Stopień |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Tworzywo |
CUZN25AI5MN4FE3 |
CUSN5PB5ZN5 |
CUAI10NI5FE5 |
CUSN12 |
CUZN25AI5MN4FE3 |
|
Gęstość |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Twardość |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Wytrzymałość na rozciąganie |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Granica plastyczności |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Wydłużenie |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Współczynnik o rozszerzenie liniowe |
1,9 × 10-5/℃ |
1,8 × 10-5/℃ |
1,6 × 10-5/℃ |
1,8 × 10-5/℃ |
1,9 × 10-5/℃ |
|
Max.Temp. |
-40 ~+300 ℃ |
-40 ~+400 ℃ |
-40 ~+400 ℃ |
-40 ~+400 ℃ |
-40 ~+300 ℃ |
|
MAX. LOAD COUNDINIC |
100 |
60 |
50 |
70 |
120 |
|
Max.Speed (suchy) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (smarowanie) |
200 |
60 |
60 |
80 |
200 |
|
Deformacja kompresji |
<0,01 mm |
<0,05 mm |
<0,04 mm |
<0,05 mm |
<0,005 mm |
|
Nr produktu. |
Kompozycje chemiczne |
||||||||
|
Tob 050 |
Cu |
Zn |
Glin |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60 ~ 66 |
22 ~ 28 |
5.0 ~ 8.0 |
2,0 ~ 4,0 |
2,5 ~ 5.0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Formularze łożyska dostępne w standardowych wymiarach
· Cylindryczne krzewy
· Krzaki kołnierzowe
· Płytki przesuwne
Formularze łożyska wykonane na zamówienie: Standardowe formy w specjalnych wymiarach, podkładki doustne, podkładki z kołnierzami, pół zawarcia, specjalne kształty uzyskane przez stemplowanie lub głębokie rysunek, dostosowane projekty łożyska
