Nazwa marki: | VIIPLUS |
Numer modelu: | brązowa płyta ścieralna |
MOQ: | Do negocjacji |
Cena £: | negocjowalne |
Warunki płatności: | T/T |
Zdolność do zaopatrzenia: | 7000000 sztuk/sztuk Jeden tydzień |

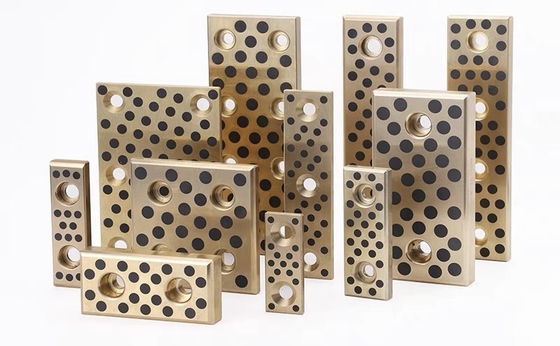

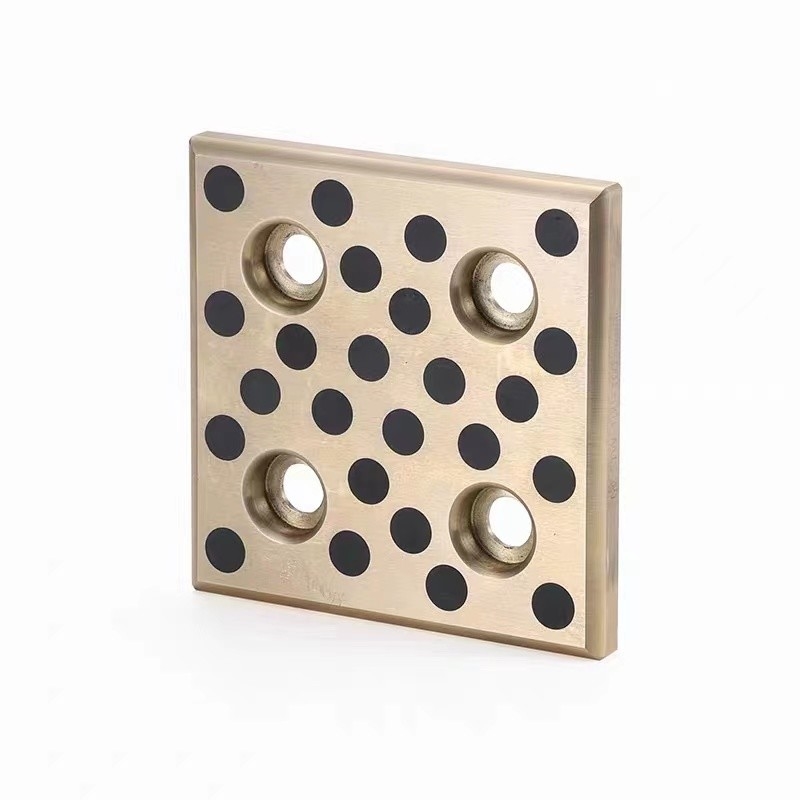

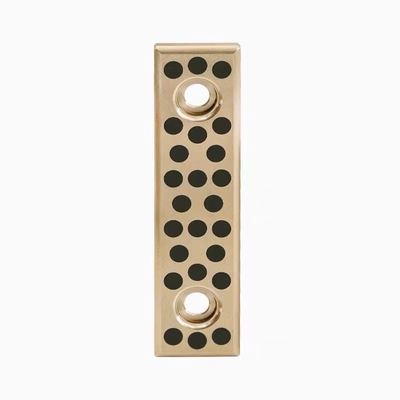

Górna płytka brązowa CAM, wyposażona w technologię samopośmierzania CUP,jest precyzyjnie zaprojektowanym elementem przeznaczonym do zapewnienia wyjątkowej odporności na zużycie i płynnej pracy w szeregu zastosowań przemysłowychTa brązowa płyta jest wykonana z wysokiej jakości materiałów, zapewniając trwałość i długotrwałe działanie.
Funkcja samosmarowania CUP (Cast-in-Place) eliminuje potrzebę smarowania zewnętrznego, zmniejsza wymagania konserwacyjne i zwiększa wydajność operacyjną.Technologia ta zapewnia stałe dostarczanie smaru do powierzchni kontaktowych, minimalizując tarcie i zużycie, nawet przy dużych obciążeniach i prędkościach.
Górna płytka brązowa CAM oferuje dostosowane opcje rozmiarów, aby zaspokoić specyficzne wymagania aplikacji.zapewnienie optymalnej wydajności i niezawodnościW przypadku standardowych rozmiarów lub wyjątkowych wymiarów, możemy wyprodukować płytkę zgodnie z precyzyjnymi specyfikacjami.
Oprócz własności samosmarowania i możliwości dostosowania, górna płytka brązowa CAM wykazuje również doskonałą odporność na korozję i właściwości mechaniczne.Może wytrzymać ekstremalne temperatury i trudne warunki, dzięki czemu nadaje się do stosowania w szerokim zakresie w przemyśle.
Ogólnie rzecz biorąc, górna płyta brązowa CAM z technologią samosmarowania CUP i dostosowanym rozmiarem jest solidnym i niezawodnym rozwiązaniem dla zastosowań przemysłowych wymagających wysokiej wydajności i trwałości.Jego precyzyjna konstrukcja i innowacyjny design sprawiają, że jest to wiarygodny wybór w celu zapewnienia płynnego i wydajnego działania.
Korrozyjno-odporna, samo-smarowująca się płytka zużycia Grafit miedziana płytka łożyska JESW
Płytka przesuwna dla bloku przymusowego śledzącego Stamping Die Komponenty cios CKFV CKFW CKFC CKFB
Części przesuwki Cam Current:CAM Upper Plate CUP
Płytka górna CAM, standardowy komponent wolny od oleju do drukowania metalu.
Model: 25CUP
25CUPW materiał brązowy: Stop miedzi + płyn smarowy stały wolny od oleju
25CUPF Materiał żelaza odlewanego: FC250 + Bezolejny smarownik stały
25CUPI materiał stalowy: S45C + bezolejny smarownik stały
25CUPS Materiał spiekany: Stopy spiekane
Model
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Kod producenta
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
Skład i właściwości | ||||||||||||||||
dg | DIN | Materiał Nie, nie, nie. formularz dostawy1) |
Wyznaczenie | Standardy ASTM | Wskaźnik masy | Właściwości fizyczne (min.) | ||||||||||
Standardowy | Stopy Nie, nie, nie. |
DIN | ASTM | Gęstość | 00,2% Wzrost |
Wciągłość siła |
Wzrost | Emodulus | Twardość | Zastosowanie | ||||||
Symbol | ρ | δy | δT | |||||||||||||
Jednostka | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 dopuszczalne maks. porcji Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standardowy materiał do większość wniosków międzynarodowe standaryzowane |
||
2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
02 | 1705 | 2.1061.01 | CuSn12Pb | jeszcze nie znormalizowane | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 dopuszczalny Ni 0,8 - 1.5 maks. porcji Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiał do wysokiego obciążenia i/lub naprężenie korozyjne atak międzynarodowy tylko częściowo standaryzowane |
|||
2.1061.03 | CuSn12Pb | jeszcze nie znormalizowane | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4,0 - 6.5 Fe 3,5 - 5.5 dopuszczalne maks. porcji Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Maksymalnie 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiał do skrajne obciążenia i/lub wysoki żrące środowiska międzynarodowe standaryzowane |
||
2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn odpoczynek dopuszczalne maks. porcji Nie więcej niż 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Nie więcej niż 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiał do najwyższe obciążenia bez Atak żrący. międzynarodowe częściowo Standaryzowane do duży rozmiar |
||
2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
05 | 1705 | 2.1052.01 | CuSn12 | jeszcze nie znormalizowane | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0,8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiał z dobra odporność na zużycie tance. korozja i wody morskiej odporny międzynarodowe częściowo standaryzowane |
|||
2.1052.03 | CuSn12 | jeszcze nie znormalizowane | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
2.1052.04 | CuSn12 | jeszcze nie znormalizowane | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
1) formularz dostawy: 0,01 = odlewanie piasku. 0,02 = odlewanie grawitacyjne. 0,03 = odlewanie odśrodkowe. .04 = odlewanie ciągłe |
Model | W | L | T | W1 | L1 | L2 | d | S |
25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
200 | 75 | 25 | 25 | |||||
240 | 90 | 30 | 30 | |||||
85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
240 | 90 | 30 | ||||||
300 | 80 | 30 | ||||||
350 | 90 | 40 | ||||||
100 | 200 | 75 | 25 | |||||
240 | 90 | 30 | ||||||
300 | 80 | 30 | ||||||
350 | 90 | 40 |
Nosić talerze, pasy, podszewki i buty
Można je sprzedawać w różnych rozmiarach i kształtach, od kilku centymetrów do długości 12 stóp lub więcej.W celu zapewnienia całkowitego smarowania powierzchni dostarczane są klamry.
Płyty zużycia można zamówić ze wszystkimi stopami brązu, które sprzedajemy.
VIIPLUSSpecjalizuje się w eksporcie, hurtowej sprzedaży i dostawze wysokiej jakości płyt brązowych wypełnionych grafitem, stosowanych w walkach stalowych i maszynach mineralnych.Oferowany krzak został zaprojektowany zgodnie z potrzebami naszych klientów i jest wysoko ceniony przez naszych renomowanych klientówOprócz tego dostarczany Busch jest zaprojektowany przez ekspertów naszych dostawców przy użyciu najwyższej klasy surowców i nowoczesnej technologii zgodnie z ustalonymi standardami branżowymi.
Płyty zużycia kierują i kontrolują ruch liniowy, gdy występują ciężkie siły.Oferuje różnego rodzaju brązowe płyty zużycia, począwszy od nieukończonych płyt odlewanych z brązu po całkowicie gotowe części obrobione.
Płyty oświetleniowe
Płyty zużycia są używane do kierowania i kontrolowania ruchu liniowego, gdy występują duże siły, z którymi trzeba walczyć.Znajdują wiele innych zastosowań w formie, specjalnych maszyn i sprzętu ciężkiego.
Firma VIIPLUS produkuje płyty odporne na zużycie, które spełniają wszystkie standardy branżowe.Płyty zużycia VIIPLUS są dostępne w szerokim zakresie standardowych cali i rozmiarów metrycznych i są dostępne w stali lub brązu aluminiowym z lub bez samoczystego smarowania grafitem.
Jeśli standardowa arkusz nie działa, VIIPLUS może ekonomicznie tworzyć konfiguracje niestandardowe dla specjalnych rozmiarów, wzorów otworów lub wzorów grafitu.
Wykorzystanie pasów ochronnych jest podobne do brązowych płyt o zużyciu z solidnym wtyczką smarową (grafitem), ale są dostępne w szerszym zakresie rozmiarów.
Obecnie oferujemy standardową linię samoczmożnych taśm z grafitem
1Pozwala na bezobsługową i długotrwałą eksploatację;
2.Przystosowane do dużych obciążeń statycznych i dynamicznych;
3.Z niskim i równomiernym współczynnikiem tarcia i bez skutków poślizgu;
4.Przystosowane do zanieczyszczania, korozji, obciążenia uderzeniowym i obciążenia krawędzi;
5Materiał podstawowy zapewniał dobrą odporność na wstrząsy;
6.Może być stosowany w szerokim zakresie temperatur;
7.Przystosowane do przemieszczania się do przodu i do tyłu, obracania i oscylacji z częstotliwością startu i trudnościami w tworzeniu filmów olejowych;
8.Z niską częstością zużycia i długą żywotnością.
Płytka do noszenia Standardowe rozmiary Brązowe wykołowanie Grafit Brązowa płytka
Materiał | CuZn25Al5 | CZN5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
Gęstość | 8 | 8.9 | 7.8 | 8.9 | 8 |
Twardota HB | >210 | > 70 | > 150 | > 95 | > 280 |
Wytrzymałość na rozciąganie N/mm2 | > 750 | > 200 | > 600 | > 260 | >540 |
Siła wytrzymałości N/mm2 | > 450 | > 90 | > 260 | > 150 | > 450 |
% wydłużenia | >12 | >15 | >10 | > 8 | > 0.3 |
Współczynnik rozszerzenie liniowe |
10,9x10-5/°C | 10,8x10-5/°C | 10,6x10-5/°C | 10,8x10-5/°C | 10,8x10-5/°C |
Maksymalna temperatura. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
Maksymalne obciążenie N/mm2 | 100 | 60 | 50 | 70 | 150 |
Maksymalna prędkość (sucha) m/min | 15 | 10 | 20 | 10 | 15 |
Maks. PV N/mm2*m/min (smarowanie) |
200 | 60 | 60 | 80 | 200 |
Deformacja kompresyjna 300N/mm2 |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
·Zapewnia długotrwałą powierzchnię zużycia
·Niski współczynnik tarcia
·Żadne przedwiercone otwory nie równają się elastyczności modelu montażowego
Płyty zużycia lub podszewki są stosowane w celu zapobiegania uszkodzeniom głównych maszyn w wyniku ścierania lub uderzenia oraz zwiększenia trwałości maszyny.
Przykłady maszyn lub komponentów, które mogą wymagać płytek zużycia lub wykończeń, to:
·Słupki
·Słupki
·Urządzenia odlewnicze
·Urządzenia do produkcji stali i aluminium
·Ciężkie urządzenia do przemieszczania ziemi i powlekania
Inne zastosowania stali odpornej na ścieranie obejmują:
·Nałóż ostrza
·Helikoptery
·Skrabki
·Narzędzia górnicze
·Słupki
·Wykorzystanie prasy cioskowej
·Wykorzystanie prasy cioskowej
·Załóż obrączki
·Przełożenie segmentów
·Skrabiarki do kubków
Wyroby z płytki zużycia i zużycia dostępne są w:
