opis produktu

Producent tulei łożysk kompozytowych z PTFE, rozmiar metryczny 500 × wysokość 100 mm łożyska samosmarujące –200 do + 250 ° C. grubość 1 do 2,5 mm. Szeroki wybór materiałów na tuleje łożyskowe.

Sekcja inżynierii łożysk ślizgowych, kompozytowe suche materiały łożyskowe, od standardowego, przycięte na wymiar.

Dostawca tulei i pasków tulejowych. Norma DIN1494 / ISO3547. Dostępne zakupy online. Specjalny kompozytowy materiał łożyskowy, kontrola tolerancji i montaż łożyska ślizgowego. Samosmarujący materiał spełniający Twój wysoki standard jakości i identyfikowalności. Materiał kompozytowy metal-polimer wykonany w Chinach .

Tuleje cylindryczne Tuleje kołnierzowe Podkładki oporowe Podkładki kołnierzowe Paski

Jest to przyjazny dla środowiska, bezołowiowy materiał łożyskowy z Chin. sproszkowany brąz spiekany jest na stalowym podłożu, a powierzchnia nośna jest mieszaniną politetrafluoroetylenu (PTFE). Łączy niskie tarcie tej powierzchni nośnej z wytrzymałością i stabilnością wymiarową stalowego podłoża.

Samosmarujące, odporne na korozję, samosmarujące, nie wymagające konserwacji

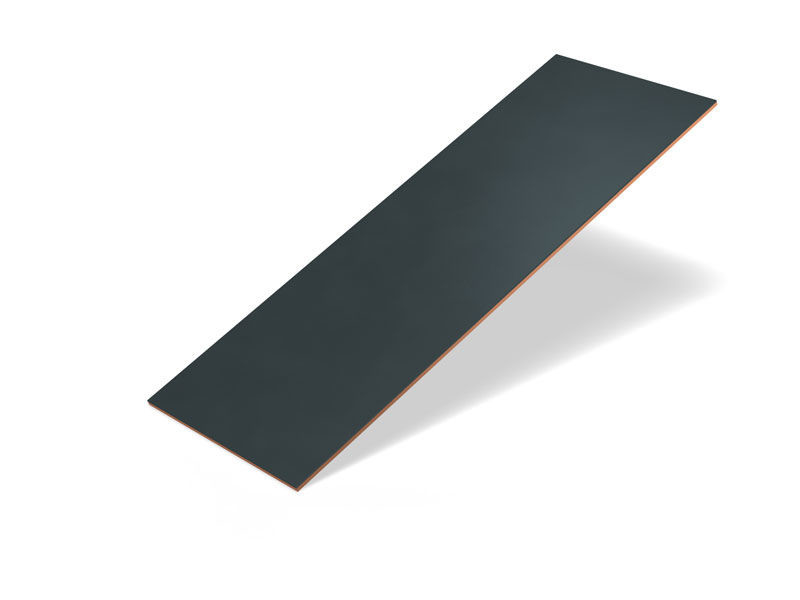

Płaski pasek 500 mm L Płaski pasek Łożyska PTFE Materiał

Tuleje cylindryczne, tuleje kołnierzowe, podkładki oporowe, podkładki kołnierzowe, listwa, części niestandardowe.

Części standardowe i specjalne, Obliczenia trwałości łożysk na podstawie specyfikacji aplikacji

Wsparcie techniczne Nasz personel terenowy i specjaliści od łożysk są zawsze do Państwa dyspozycji

Bezobsługowe, samosmarujące Bezobsługowe, samosmarujące łożyska

Materiały i produkty łożyskowe

VSB-10 Płaskie paski, ścieżki slajdów PAS

Dostępność z magazynu

Płaskie paski VSB-10 PAS

• Spis treści

• Informacje o materiale

• Produkcja łożysk ślizgowych

• Charakterystyka: bezobsługowy i solidny

• Skład materiału

• Modele i tabele wymiarów

• Więcej informacji

Łożysko ślizgowe Materiał łożyska Produkcja DU

Standardowe projekty to:

• Tuleje PAP Tuleje cylindryczne Tuleje kołnierzowe PAF Tuleje kołnierzowe Podkładki oporowe PAW Podkładki oporowe

Paski

Charakterystyka materiału pasków VSB-10

• Bardzo niska skłonność do poślizgu

• Niskie zużycie

• Dobra odporność chemiczna

• Niska wartość tarcia

• Brak tendencji do spawania z metalem

• Niezwykle odporny na pęcznienie

• Nie wchłania wody

Preferowane obszary zastosowania

• Bezobsługowa praca w suchych warunkach

• Ruchy obrotowe lub oscylacyjne

• Do prędkości 2 m / s

• Ruchy liniowe

• Zakres temperatur od -200 ° C do 280 ° C

Skład materiału

Paski Skład materiału

• System warstw 10 srtips

  1. Warstwa docierająca

  Matryca PTFE ze środkiem wypełniającym¹
  Grubość warstwy [mm]:	max. 0,03

  2. Warstwa przesuwna

  Cyna-ołów-brąz
  Grubość warstwy [mm]:	0,20–0,35
  Objętość porów [%]:	około. 30

  3. Łożysko z powrotem

  Stal
  Grubość stali [mm]:	Zmienna
  Twardość stali [HB]:	100–180

  1 Pory warstwy ślizgowej są również wypełnione tą masą smaru.

  ---

  Modele i tabele wymiarów

  ze stalowym tyłem, bezobsługowy



Jeśli te sekcje materiału są używane do tworzenia ścieżek slajdów, pełnią one następujące główne funkcje:

• Siły pochłaniające i przenoszące działające pionowo na powierzchnię toczną

• Łączenie ze sobą ruchomych elementów

• Zapewnienie dokładności prowadzenia dla ruchów osiowych przez cały okres użytkowania

1. Materiał tulei odpowiedni do zastosowań smarowanych

2. tuleje samosmarujące zapewniają bardzo dobre zużycie i niskie tarcie w szerokim zakresie obciążeń, prędkości i temperatur w suchych warunkach

3. Łożysko walcowe odpowiednie do ruchów liniowych, oscylacyjnych i obrotowych

1. Grubość mieszanki PTFE / Włókno 0,01 ~ 0,03 mm. Jest to powierzchnia styku obracającego się wału. Drobne cząstki warstwy PTFE i spiekanego brązu łączą się, tworząc trwały film smarny, który pokrywa wał.

2. Spiekany brąz sproszkowany o grubości 0,20 * 0,35 mm. Specjalna kompozycja sproszkowanej miedzi jest stopiona termicznie z podkładem stalowym. Ta warstwa kontaktowa działa jako kotwica dla warstwy PTFE i przewodzi wzrost temperatury z dala od powierzchni nośnych.
3. Podłoże ze stali niskowęglowej. Podstawa tulei stanowi stalowy tył, który zapewnia wyjątkową stabilność, przenoszenie obciążenia i odprowadzanie ciepła.

STRUKTURA I SKŁAD

· Tuleja samosmarująca z kompozytu metal-polimer
· Stalowy tył + Porowaty spiek z brązu +
· PTFE + ołów

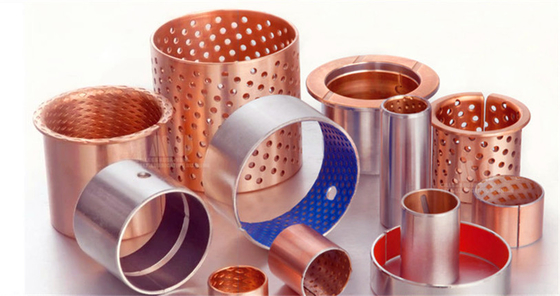

Formy łożysk dostępne w standardowych wymiarach
· Tuleje cylindryczne
· Tuleje kołnierzowe
· Podkładki oporowe
· Podkładki kołnierzowe
· Płytki przesuwne
Łożyska metryczne i tuleje imperialne wykonywane na zamówienie: standardowe formy tulei o specjalnych wymiarach, pół tuleje, specjalne kształty uzyskane przez tłoczenie lub głębokie tłoczenie, niestandardowe projekty tulei

ROZPOCZNIJ SWÓJ PROJEKT z inżynierem aplikacji
