| Nazwa marki: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Numer modelu: | JF800 JF720 JF700 Bimetalowe bezołowiowe łożyska ślizgowe |
| MOQ: | 800 sztuk / sztuk (min. Zamówienie) |
| Cena £: | $0.20 - $2.00 / Pieces ,Negotiable |
| Warunki płatności: | TT Z ADVANCE Western Union |
| Zdolność do zaopatrzenia: | odlewana tuleja bimetalowa, Chiny, producenci, dostawcy, fabryka, hurtownia, metryczna tuleja samosm |

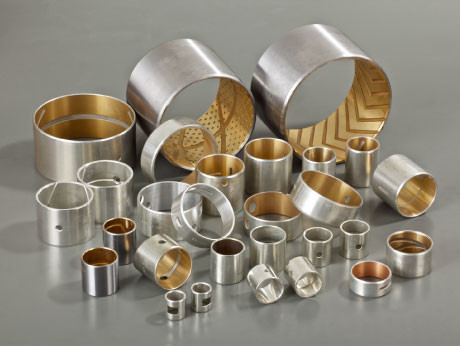

Bimetalowe krzewy JF-800 posiadają stalowe podłoże połączone ze warstwą stopów brązu CuPb10Sn10.Krzewy są dostępne w rozmiarach cali, dzięki czemu nadają się do szerokiego zakresu zastosowań.

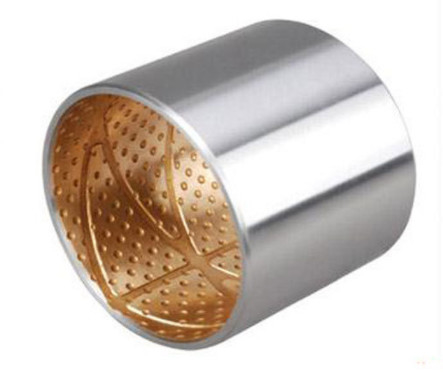

Węzły olejowe w kształcie kuli wnętrza krzewów zwiększają smarowanie i zmniejszają tarcie podczas pracy.zapewnienie optymalnego smarowania i wydłużenie trwałości zębatki.
Warstwa stopu brązowego CuPb10Sn10 jest znana ze swojej wysokiej odporności na zużycie i dobrych właściwości łożysk.i wysokie temperaturyStalowe oparcie zapewnia niezbędną wytrzymałość i stabilność, aby wspierać warstwę brązową i zapewnić trwałość buchy.
Bimetalowe krzewy JF-800 z kulkowymi gniazdkami olejowymi są powszechnie stosowane w pompach, silnikach, skrzyniach biegów i innych obracających się urządzeniach, w których kluczowa jest płynna i niezawodna obsługa.Ich wielkość czyni je łatwe do zainstalowania i wymiany, zmniejszając czas przerwy i koszty utrzymania.
Bimetal jest wykonany zWysokiej jakości płytka ze stali niskoemisyjnej jako metryka, powierzchnia jest spiekana ołowiem, zielonym stopem aluminiowym CuSn10Pb10,i jest wykonywany przez wiele razy spiekania i walcowania.
- Tak jest.średnia wytrzymałość na zmęczenie i dobre właściwości powierzchniowe łożyska.Produkty są wykorzystywane głównie do łączenia łożyska pręta w spindle silnika spalinowego. Wewnętrzna powierzchnia busz bimetalowych może zawierać różnego rodzaju kanały,w celu spełnienia różnych rodzajów zastosowań i warunków smarowania, w których mogą być używane krzewy.
Jest ona wspierana przezwysokiej jakości stali o niskiej zawartości węgla ze stopem cynowo-ołowiowym-brązowym (CuSn10Pb10)zsinterowane na jego powierzchni.
Aby skutecznie zmniejszyć ścieranie, powierzchnię stopu można obrobić ołojowymi gniazdkami w kształcie kuli, aby łatwiej przechowywać olej.Można go stosować w warunkach średniego obciążenia przy średniej lub dużej prędkości biegu oraz w warunkach ogromnego obciążenia uderzeniowego w zastosowaniach mechanicznychBimetal jest używany do tworzenia zakręconych krzewów, zmywarek i krzewów na poziomie pręta łącznikowego silnika gazowego.
| CuPb10Sn | ||||
| Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | Cu(%) |
| 8.0-11.0 | 0 złotych.25 | ¥1.5 | ¥2.0 | 78.0-87.0 |
| (prężność na rozciąganie) σb (MPa) | ≥ 220 | |||
| (Siła wytrzymałości) σ (MPa) | ≥ 140 | |||
| (przedłużenie) δ5 (%) | ≥ 5 | |||
| (twardość) | ≥ 70HBW | |||
BiMetal Made in CHINA J F 8 0 0 Stalowe podłożeCuPb10Sn10 lub CuSn6Zn6Pb3Najlepiej stosowana jest w smarowanych zębach szpilkowych do zastosowań w zawieszeniach, sprzęcie budowlanym terenowym,punkty podwozia samochodu i obszary, w których prędkości są średnie, ale możliwe jest duże uderzenie.
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528Wszystkie te krzewy są łożyska walcowane, jak nasze standardowe produkty wykonane w Chinach.
/Seria rolkowa /JF-800 /Bimetalowe łożyska /Rozmiary łożysk /Sami smarujące łożyska
Biometalowe łożyska JF800 mają dużą zdolność obciążeniową.bardzo dobra odporność na zmęczenie, wytrzymałość przy wyższych temperaturachŹródło: JF800 Bimetallic Bearings
Pozostałe paliwajest warstwą stopów miedzi o doskonałej odporności na zużycie, która jest oparta na wysokiej jakości stali niskoemisyjnej i spiekanej na powierzchni.Powierzchnia warstwy stopów miedzi może być przetworzona w różnego rodzaju rowy olejoweW zależności od warunków pracy, aby być odpowiednim do okazji, gdy nie jest możliwe ciągłe lub trudne do oleju.Warstwa stopu miedzianego może dostarczać dwa rodzaje materiałów stopowych, w tym ołowiu i bezłowiu.
Łożyska płaskie JF-800 Bimetalowe oleje lub tłuszcz do łożysk
| Opakowane łożyska przesuwne z kompozytu, stalowe/brązowe z miedzi lub cyny, DIN 1494 / ISO 3547, bez obsługi technicznej, z kieszeniami smarowymi | |||
| DETAILY TEKNICZNE | |||
| Stacyjna pojemność obciążenia szczególnego | ≤ 250 [N/mm2] | Obciążenie termiczne | - 40 [°C] do + 250 [°C] |
| Dynamika pojemności obciążenia szczególnego | ≤ 140 [N/mm2] | ||
| Prędkość przesuwania | ≤ 2,5 [m/s] | Maksymalna wartość PV | 2.8 [N/mm2 x m/s] |
| Wartość tarcia | 00,04 [μ] do 0,12 [μ] | Odsetek powierzchni kontaktowej | > 75 [%] |
| Materiały | |||
| Materiały wspierające | Pozostałe, o pojemności przekraczającej 0,01 mm | Warstwa przesuwna | CuPb10Sn10 |
| Szczegóły dotyczące tolerancji | |||
| Mieszkania Ø | H7 | Tolerancja wału | f7 do h8 |
| Wyrzucanie wewnętrznego O po zamontowaniu | H9 | ||
| Materiał węglowy | |||
| Stalowe, utwardzone lub nieutwardzone | |||
| Wymagania w odniesieniu do urządzeń do pomiaru temperatury8 | |||
| Własności | |||
| Długotrwałe smarowanie ze względu na magazynowanie smaru. | |||
| Zakres zastosowania | |||
| Rolowce ścieżkowe, maszyny budowlane, konstrukcje dźwigów, maszyny rolnicze (obciążenia uderzeniowe) | |||
| UWAGA | |||
| Jest to materiał do budowy, który wymaga niskiej konserwacji. W trakcie montażu konieczne jest początkowe smarowanie, po czym obowiązkowe jest okresowe smarowanie olejem lub smarem. | |||
| Wskazówki montażowe | |||
| Mieszkania | Min. zakręty montażowej 1,5 mm x 15-45° | ||
| Włócznik | Górna ściana 5 mm x 15°, krawędzie zaokrąglone | ||
| Zaleca się stosowanie odpowiedniej siły przycisku, podczas montażu może być konieczne smarowanie powierzchni zewnętrznej tłuszczem. | |||
| Klej | Klej nie powinien stykać się z przesuwaną powierzchnią! | ||
Bimetalowe łożyska Pasy, ścieżki przesuwne Płyty przesuwne Pasy bimetalowe Materiały
Szczegółowe informacje
Biometalowe łożyska ten produkt jest jednym z najpotężniejszych łożysk podwójnej stopów łożyska, most równowagi buchów i uszczelnienia ciężkiego pojazdu;Koło poruszające i koło wspierające buldożeraTo szeroko stosowane łożysko przesuwne o niskiej prędkości.łożyska bimetalowe wykonane są z płyty stali o niskiej zawartości węgla i powierzchni spiekanej CuPb10Sn10 lub cusn6zn6zn6pb3.
VSB-80 łożyska z kompozytów bimetalowych
Stalowa powłoka oparta na materiale łożyskowym z ołowianą brązową podszewką do zastosowań smarowanych olejem.Jest szeroko stosowany w zastosowaniach motoryzacyjnych, takich jak sprężarki, układy kierownicze, układy wspomagania kierownictwa, łożyska pedałowe, królewskie krzaki, skrzydła tylne, urządzenia mechaniczne do przenoszenia i podnoszenia, silniki hydrauliczne, maszyny rolnicze itp.
Pozostałe łożyska, z tworzyw sztucznych
· Szczególnie odpowiedni do dużych obciążeń specyficznych z ruchem oscylacyjnym i niską częstotliwością
· Stosowany w trudnych warunkach pracy
· Wysoka wytrzymałość obciążeniowa, bardzo dobra odporność na zmęczenie przy wyższych temperaturach
1.Synterowany laser z brązu: odporność na zużycie i doskonała zdolność do przenoszenia ładunku.
2.Zaczelone podłoże:Zaczelone podłoże, stanowiące podstawę zębatek, zapewnia wyjątkową stabilność, nośność i rozpraszanie ciepła.
Struktura i skład
Stalowe podłoże i ołowiane położe z brązu
Stal + CuPb10Sn10 z odchyłkami
Materiał ten jest zalecany do stosowania w warunkach średniej prędkości i średniego obciążenia z smarowaniem olejem lub tłuszczem.Oczami hydraulicznymi cylinderów na maszyny budowlane i kulistymi łącznikami łożysk maszyn rolniczychPonieważ materiał ten zawiera ołów, określone części nie mogą być stosowane zgodnie z określonymi przepisami.
| d |
D |
|
|
|
|
|
f1
|
f2
|
L0-0.40 | ||||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | |||||||||
| 10 | 12 |
1 |
12 + 0.065 +0.030 |
10 +0.022 - 0.000 |
12 + 0.018 | 10 -0.013 - 0.000 |
0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||
| 12 | 14 | 14 +0.065 +0.030 |
12 + 0.027 - 0.000 |
14 +0.018 | 12 do 0.016 - 0.000 |
0.5 | 0.3 | 1210 | 1215 | 1220 | |||||||||
| 14 | 16 | 16 +0.065 +0.030 |
14 +0.027 - 0.000 |
16 +0.018 | 14 do 0.016 - 0.000 |
0.5 | 0.3 | 1410 | 1415 | 1420 | |||||||||
| 15 | 17 | 17 +0.065 +0.030 |
15 +0.027 - 0.000 |
17 +0.018 | 15 -0.016 - 0.000 |
0.5 | 0.3 | 1510 | 1515 | 1520 | |||||||||
| 16 | 18 | 18 +0.075 +0.035 |
16 +0.027 - 0.000 |
18 +0.018 | 16 do 0.016 - 0.000 |
0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 20 +0.075 +0.035 |
18 +0.033 - 0.000 |
20 +0.021 | 18 do 0.016 - 0.000 |
0.8 | 0.4 | 1810 | 1815 | 1820 | 1825 | ||||||||
| 20 | 23 |
1.5 |
23 +0.075 +0.035 |
20 +0.033 - 0.000 |
23 +0.021 | 20 do 0.033 - 0.000 |
0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 25 +0.075 +0.035 |
22 +0.033 - 0.000 |
25 +0.021 | 22 do 0.033 - 0.000 |
0.8 | 0.4 | 2210 | 2215 | 2220 | 2225 | ||||||||
| 24 | 27 | 27 +0.075 +0.035 |
24 +0.033 - 0.000 |
27 +0.021 | 24 do 0.033 - 0.000 |
1.0 | 0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 28 +0.075 +0.035 |
25 +0.033 - 0.000 |
28 +0.021 | 25 do 0.033 - 0.000 |
1.0 | 0.5 | 2515 | 2520 | 2525 | 2530 | ||||||||
| 26 | 30 |
2 |
30 +0.075 +0.035 |
26 +0.033 - 0.000 |
30 +0.021 | 26 -0.033 - 0.000 |
1.0 | 0.5 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 32 +0.085 +0.045 |
28 +0.033 - 0.000 |
32 +0.025 | 28 do 0.033 - 0.000 |
1.0 | 0.5 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||
| 30 | 34 | 34 +0.085 +0.045 |
30 +0.039 - 0.000 |
34 +0.025 | 30 do 0.039 - 0.000 |
1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 36 +0.085 +0.045 |
32 +0.039 - 0.000 |
36 +0.025 | 32 do 0.039 - 0.000 |
1.2 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||
| 35 | 39 | 39 +0.085 +0.045 |
35 +0.039 - 0.000 |
39 +0.025 | 35 do 0.039 - 0.000 |
1.2 | 0.6 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||
| 38 | 42 | 42 +0.085 +0.045 |
38 +0.039 - 0.000 |
42 +0.025 | 38 do 0.039 - 0.000 |
1.2 | 0.6 | 3820 | 3825 | 3830 | 3840 | 3850 | |||||||
| 40 | 44 | 44 +0.085 +0.045 |
40 +0.039 - 0.000 |
44 +0.025 | 40 -0.039 - 0.000 |
1.2 | 0.6 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||
| 45 | 50 |
2.5 |
50 +0.085 +0.045 |
45 +0.039 - 0.000 |
50 +0.025 | 45-0.039 - 0.000 |
1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | |||||||
| 50 | 55 | 55 +0.100 +0.055 |
50 +0.039 - 0.000 |
44 +0.030 | 50 do 0.039 - 0.000 |
1.5 | 1.0 | 5030 | 5040 | 5050 | 5060 | ||||||||
| 55 | 60 | 60 +0.100 +0.055 |
55 +0.046 - 0.000 |
60 +0.030 | 55-0.046 - 0.000 |
1.5 | 1.0 | 5530 | 5540 | 5550 | 5560 | ||||||||
| 60 | 65 | 65 plus 0.100 +0.055 |
60 +0.046 - 0.000 |
65 plus 0.030 | 60 do 0.046 - 0.000 |
1.5 | 1.0 | 6030 | 6040 | 6050 | 6060 | ||||||||
| 65 | 70 | 70 +0.100 +0.055 |
65 plus 0.046 - 0.000 |
70 +0.030 | 65-0.046 - 0.000 |
1.5 | 1.0 | 6530 | 6540 | 6550 | 6560 | ||||||||
| 70 | 75 | 75 plus 0.100 +0.055 |
70 +0.046 - 0.000 |
75 plus 0.030 | 50 do 0.046 - 0.000 |
1.5 | 1.0 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||
| 75 | 80 | 80 +0.100 +0.055 |
75 plus 0.046 - 0.000 |
80 +0.035 | 75-0.046 - 0.000 |
1.5 | 1.0 | 7530 | 7540 | 7550 | 7560 | ||||||||
| 80 | 85 | 85 plus 0.100 +0.070 |
80 +0.054 - 0.000 |
85 plus 0.035 | 80 do 0.054 - 0.000 |
1.5 | 1.0 | 8040 | 8050 | 8060 | 8080 | ||||||||
| 84 | 90 |
3 |
90 +0.120 +0.070 |
84 plus 0.054 - 0.028 |
90 +0.035 | 84-0.054 - 0.000 |
1.8 | 1.2 | 8440 | 8450 | 8460 | 8480 | |||||||
| 89 | 95 | 95 plus 0.120 +0.070 |
89 +0.054 - 0.028 |
95 plus 0.035 | 89 do 0.054 - 0.000 |
1.8 | 1.2 | 8940 | 8950 | 8960 | 8980 | ||||||||
| 94 | 100 | 100 plus 0.120 +0.070 |
94 +0.054 - 0.028 |
100 plus 0.035 | 94-0.054 - 0.000 |
1.8 | 1.2 | 9450 | 9460 | 9480 | |||||||||
| 99 | 105 | 105 +0.120 +0.070 |
99 plus 0.054 - 0.028 |
105 +0.035 | 99-0.054 - 0.000 |
1.8 | 1.2 | 9950 | 9960 | 9980 | |||||||||
| 104 | 110 | 110 +0.120 +0.070 |
104 +0.054 - 0.028 |
110 +0.035 | 104 -0.054 - 0.000 |
1.8 | 1.2 | 10450 | 10460 | 10480 | |||||||||
| 109 | 115 | 115 +0.120 +0.070 |
109 +0.054 - 0.028 |
115 +0.035 | 109-0.054 - 0.000 |
1.8 | 1.2 | 10950 | 10960 | 10980 | |||||||||
| 114 | 120 | 120 +0.120 +0.070 |
114 +0.054 - 0.028 |
120 +0.040 | 114 -0.054 - 0.000 |
1.8 | 1.2 | 11450 | 11460 | 11480 | |||||||||
| 119 | 125 | 125 +0.170 +0.100 |
119 +0.054 - 0.028 |
125 +0.040 | 119 -0.054 - 0.000 |
1.8 | 1.2 | 11950 | 11960 | 11980 | |||||||||
| 123 | 130 |
3.5
|
130 +0.170 +0.100 |
123 + 0.054 - 0.028 |
1130 +0.040 | 123 -0.054 - 0.000 |
2 | 1.5 | 12350 | 12360 | 12380 | 123100 | |||||||
| 128 | 135 | 135 +0.170 +0.100 |
128 +0.063 - 0.028 |
135 +0.040 | 128 -0.063 - 0.000 |
2 | 1.5 | 12850 | 12860 | 12880 | 128100 | ||||||||
| 133 | 140 | 140 +0.170 +0.100 |
133 +0.063 - 0.028 |
140 +0.040 | 133 -0.063 - 0.000 |
2 | 1.5 | 13350 | 13360 | 13380 | 133100 | ||||||||
| 138 | 145 | 145 +0.170 +0.100 |
138 +0.063 - 0.028 |
145 +0.040 | 138 -0.063 - 0.000 |
2 | 1.5 | 13860 | 13880 | 138100 | |||||||||
| 143 | 150 | 150 +0.170 +0.100 |
143 +0.063 - 0.028 |
150 +0.040 | 143 -0.063 - 0.000 |
2 | 1.5 | 14360 | 14380 | 143100 | |||||||||
| 148 | 155 | 155 +0.170 +0.100 |
148 +0.063 - 0.028 |
155 +0.040 | 148 -0.063 - 0.000 |
2 | 1.5 | 14860 | 14880 | 14890 | |||||||||
| 153 | 160 | 160 +0.170 +0.100 |
153 +0.063 - 0.028 |
160 +0.040 | 153 -0.063 - 0.000 |
2 | 1.5 | 15360 | 15380 | 15390 | |||||||||
| 158 | 165 | 165 +0.170 +0.100 |
158 +0.063 - 0.028 |
165 +0.040 | 158 -0.063 - 0.000 |
2 | 1.5 | 15860 | 15880 | 158100 | |||||||||
| 163 | 170 | 170 +0.170 +0.100 |
163 +0.063 - 0.028 |
170 +0.040 | 163 -0.063 - 0.000 |
2 | 1.5 | 16360 | 16380 | 163100 | |||||||||
| 168 | 175 | 175 +0.170 +0.100 |
168 +0.063 - 0.028 |
175 +0.040 | 168 -0.063 - 0.000 |
2 | 1.5 | 16860 | 16880 | 168100 | |||||||||
| 173 | 180 | 180 +0.170 +0.100 |
173 +0.063 - 0.028 |
180 +0.040 | 173 -0.063 - 0.000 |
2 | 1.5 | 17360 | 17380 | 173100 | |||||||||
Rozpocznij swój projekt z inżynierem aplikacji
C95400 surowce Wybór wielkości produktu
Opis produktu: ołowiany cynk, brąz
Rury:120,5-10,4 mm średnicy zewnętrznej
prostokąt: maksymalnie 508 mm
Standardowa długość: 31 mm
Kształt/forma: półprodukt, gruby lub niemal czysty, anodowy, prętowy, płytkowy/kwieciany, kwadratowy, sześciokątny, płytkowy, profilowy lub
