ROZMIARY METRYCZNE TULEJA SPRĘŻYNOWA BIMETALICZNY BEZ OŁOWIU

Miejsce pochodzenia Producenci łożysk bimetalicznych
Nazwa handlowa bimetal SAE-797 SAE 48 SAE-799 bushings
Orzecznictwo Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
Numer modelu JF800 JF720 JF700 Bimetaliczne bezołowiowe łożyska ślizgowe
Minimalne zamówienie 800 sztuk/sztuk (min. zamówienie)
Cena $0.20 - $2.00 / Pieces ,Negotiable
Szczegóły pakowania eksport i import tulei bimetalicznych Międzynarodowy standard kartonu
Czas dostawy Wyprodukuj tuleje bimetalowe na magazynie, dostarczane w ciągu kilku dni.
Zasady płatności TT NA PRZEDSTAWIENIE Western Union
Możliwość Supply odlewanie tulei bimetalicznych, Chiny, producenci, dostawcy, fabryki, hurtownia, tuleje samosmarując

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Materiał Bimetal Bez ołowiu Charakterystyka Łożyska zwykłe
Wielkość ROZMIARY CALOWE I METRYCZNE, dostępny rozmiar standardowy Rodzaj Tuleje cylindryczne Podkładki oporowe, paski lub konstrukcje specjalne
Łożysko Dostawcy krzewów wiosennych Tuleje bimetaliczne Próbka tulei Available imetal Bushing Bearing Manufacturer | Dostępny producent łożysk imetalowych tule
łożyska bimetaliczne Zastosowanie jest stosowany w rolkach gąsienic, hamulcach samochodów ciężarowych i maszynach rolniczych, rolnictw tuleje bimetaliczne o niestandardowych wymiarach, dostosowane do wymagań dyrektywy RoHS konstrukcje łożysk
Wartość fabryczna Tiffany@viiplus.com Wytwórca samoczmywających się obudowy łożysk https://www.viiplus.com/
Wysokie światło Brązowe osłony ze stali, busze bimetalowe Pozostałe obudowy Łożyska bimetalowe z podłożem stalowym i pokryciem brązowym • Szczególnie odpowiednie do wysoko... Ł
Producenci Łożeń Busch Dostawcy Eksporterzy długotrwała, bezobsługowa obsługa, produkuje bąki w różnych konstrukcjach i z różnych materiałów. ti
Podkreślić

Bimetaliczny krzew sprężynowy

,

rozmiary metryczne krzew sprężynowy

,

rozmiary metryczne Bimetaliczne krzewy

Zostaw wiadomość
opis produktu

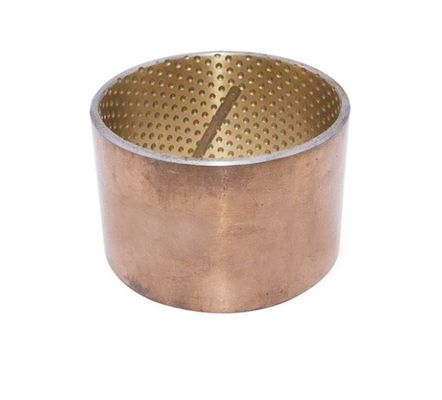

Rozmiary metryczne Spring Leaf Bush Bimetallic Lead-Free to gama wysokowydajnych tulei zaprojektowanych specjalnie, aby sprostać wymaganiom różnych zastosowań przemysłowych i motoryzacyjnych. Tuleje te charakteryzują się unikalną konstrukcją bimetaliczną, która łączy zalety dwóch lub więcej metali, tworząc materiał, który jest jednocześnie wytrzymały i odporny na zużycie.

Kluczową cechą tych tulei jest ich bezołowiowy skład, co czyni je przyjaznymi dla środowiska i bezpiecznymi w użyciu. Brak ołowiu nie tylko zmniejsza potencjalne zagrożenia dla zdrowia związane z narażeniem na ołów, ale także przyczynia się do bardziej zrównoważonego procesu produkcyjnego.

Ponadto konstrukcja sprężyny piórowej tych tulei pozwala im dostosowywać się do różnych warunków obciążenia i utrzymywać stały poziom wydajności. Ta elastyczność zapewnia, że ​​tuleje mogą skutecznie zmniejszać tarcie i zużycie, nawet przy dużych obciążeniach i zmiennych warunkach pracy.

Dostępne w różnych rozmiarach metrycznych, te bimetaliczne, bezołowiowe tuleje resorowe można łatwo zintegrować z szeroką gamą układów mechanicznych. Ich wszechstronność i wysoka wydajność sprawiają, że są idealnym wyborem do stosowania w silnikach samochodowych, maszynach przemysłowych i innych zastosowaniach, w których trwałość i niezawodność mają kluczowe znaczenie.

Podsumowując, Metric Sizes Spring Leaf Bush Bimetallic Lead-Free to tuleje o wysokiej wydajności, które oferują wyjątkową odporność na zużycie, adaptowalność i przyjazność dla środowiska. Ich unikalna bimetaliczna konstrukcja i skład bezołowiowy sprawiają, że są doskonałym wyborem do różnych zastosowań przemysłowych i motoryzacyjnych.



Dostawcy krzewów liściastych wiosennych Krzewy bimetaliczne



Tuleje bimetaliczne

JF-800 Bimetallic Bush Samosmarujące Łożysko Sprężyna Piórowa Dostawcy
Pasja razy 5
Tuleje bimetaliczne serii JF-800, płytki wału i podkładki oporowe są wykonane z wysokiej jakości stali niskowęglowej z proszkiem brązu spiekanym na powierzchni, które nadają się do ruchu obrotowego i wahadłowego przy dużym obciążeniu i niskiej prędkości. Dzięki niskiemu współczynnikowi tarcia, dobrej odporności na zużycie, długiej żywotności i dobrym właściwościom przeciwgryzienia, warstwa stopu miedzi może być przetwarzana na różne typy wnęk olejowych i rowków olejowych zgodnie z wymaganiami. Produkty są szeroko stosowane w maszynach górniczych, lokomotywach parowych, maszynach budowlanych, maszynach rolniczych, maszynach do walcowania stali itp.



Tentuleja bimetalicznajest stalą pokrytą wysokiej jakości cyną-stop ołowiu i brązu((CuSn10Pb10)spiekane na jego powierzchni.



Dostawcy tulei sprężynowych Tuleje bimetaliczne są szeroko stosowane w różnych gałęziach przemysłu samochodowego, takich jak silniki, obudowy skrzyń biegów, pojazdy



Dostawcy krzewów liściastych wiosennych



Tuleje koła podporowego, tuleje koła prowadzącego, części zamienne tulei



- Panewka łożyska korbowodu
- Tuleja tulejowa wahacza
- Panewka łożyska wałka rozrządu



Bimetallic Bushes Bearing Steel Backed Bronze

Łożyska ślizgowe bimetaliczne bezołowiowe



  JF-800

Łożyska ślizgowe bimetaliczne bezołowiowe

JF-720 JF-700 JF-20 JF-930 JF-08G
  CuPb10Sn10 CuPb24Sn4 CuPb30 AlSn20Cu CuPb6,5P0,1 CuPb10Sn10
  70~100HB 45~70HB 30~45HB 30~40HB 69~90HB 70~100HB


SAE-797.Norma DIN CuPb10Sn.JIS-LBC3.

UNS C93700.Clevite F100.Daido

L10. DAB D57.Federalny Mogul HF2.

Tuleja o niskim współczynniku tarciaSY. Glyco66. Miba2. 1010.Taiho

HF2.Karl SchmiatKS940SSAE-797.DIN

CuPb10Sn-(Cu2Pb10Sn)Norma JIS-LBC3 obowiązuje od 1994 r.Nr rej. UNS C93700.

KleviteF100.DaidoL10.DA B D57.

Tuleja o niskim tarciu Federal Mogul HF2 SY. Glyco66.

Miba2. 1010. Taiho HF2. KarlSchmiat Ks940s

SAE=799.

GLIKO 68.

Norma JIS-LBC6 obowiązuje od 1994 r.

DAIDO L23.

Klatki x.

250-karatowe złoto

SAE-783.

GLIKO74

JIS-AJL

SAE-48.

JIS-KJ3





Wybór tulei



Panewki łożyskowe bimetalicznePosiadaćwysoka wydajność ekologicznaprzyjazne podwójne łożyska metalowe, które są produktami określonymi przez klienta. panewki łożyskowe bimetaliczne wykorzystująblacha stalowa niskowęglowajako wsparcie procesów spiekania i walcowania baz i proszków w celu utworzenia bezołowiowegoCuSn8Niprodukt ze stopu stali i miedzi. Materiały w tym produkcie spełniają wymagania/przepisy/zasady RoHS, w pewnych okolicznościach mogą zastąpić produkty JF800.panewki łożyskowe bimetalicznemają wysoką nośność i dobrą odporność na zużycie. Ich wadą jest to, że nie można ich stosować bez smarowania olejem. W miejscach, gdzie smarowanie olejem jest wystarczające,panewki łożyskowe bimetalicznemają lepszą wydajność.


Nasz zespół asystentów sprzedaży zapewni serwis tulei brązowych dostosowany do wszelkich Państwa potrzeb.



Spring Leaf Bush Suppliers Bimetallic BushesROZMIARY METRYCZNE TULEJA SPRĘŻYNOWA BIMETALICZNY BEZ OŁOWIU 2



Szybka odpowiedź


Po otrzymaniu Twojego zapytania skontaktujemy się z Tobą i w ciągu 24 godzin zaproponujemy Ci odpowiedni typ tulei ślizgowych.



Łożyska ślizgowe bimetaliczne bezołowioweRozmiary imperialne i metryczne BushZ rowkami.Łożyska cienkościenne Łożyska metalowe, bimetaliczne i stalowe, tuleje z brązu spiekanego na zamówienie z Chin. Łożyska ślizgowe bimetaliczne do standardowych alternatyw.Producent łożysk tulei bimetalicznych | Seria tulei cylindrycznych ze stali i brązu.Tuleje cylindryczne Podkładki oporowe, paski lub specjalne konstrukcje. Specjalistyczne materiały łożysk ślizgowych z brązu spiekanego bimetalicznego (tuleje z brązu ze stalowym podkładem) o różnych konfiguracjach zostały zmontowane jako bezpłatny przewodnik serwisowy dla wsparcia inżynieryjnego. Witryna internetowabrązowo-gleitelager.comInformacje na temat tulei bimetalicznych pomogą Państwu w wyborze właściwej tulei bimetalicznej i łożysk ślizgowych do Państwa zastosowań, a także udzielą przydatnych wskazówek dotyczących projektowania.

Formy łożysk wykonywane na zamówienie: tuleje cylindryczne i płyty ślizgowe o niestandardowych wymiarach, niestandardowe konstrukcje łożysk zgodne z normą RoHS.Produkcja OEMPartner w zakresie części niestandardowych, komponentów i produktów z tulei bimetalowych

Łożyska bimetalicznesą w stanie wytrzymać duże obciążenia i warunki obciążenia udarowego. Nasze łożyska bimetaliczne mają właściwości antykorozyjne i sąłatwe w montażu, dzięki czemu idealnie nadają się do wymiany w nagłych wypadkach.
Tuleje prowadzące metalowe i bimetaliczne z podkładem ze stali węglowej lub brązu

ŁOŻYSKA BIMETALNE Normalne tuleje cylindryczne, rowki, otwory olejowe, szczeliny itp. Seria łożysk ślizgowych metrycznych ze stali owiniętej bimetalem i brązem. Kliknij tutaj, aby przejść do naszego internetowego katalogu tulei ślizgowych ze stali owiniętej bimetalemŁOŻYSKA ŚLIZGOWE BIMETALOWE I ŁOŻYSKA TULEJOWE WYKONANE W...i specyfikator łożysk ślizgowych dzielonych dla tulei bimetalicznych z produktami w rozmiarach calowych, w tym materiały do ​​pobrania na temat tulei.

Projektowanie wgłębień olejowych
Aby w pełni nasmarować tuleję podczas pracy, zaleca się wykonanie wgłębień o następujących rozmiarach. Powinny być one wykonane zgodnie z poniższą normą, jeśli nie ma specjalnych wymagań.
Busha OD Więcej niż do 14~22 22!44 40~50 50~100 100~180
Otwór smarowy 3 3 3 6 7
Otwór smarowy powinien znajdować się z dala od złącza czołowego i obszaru załadunku oraz być tak zaprojektowany, aby umożliwiał łatwe podawanie oleju.



Normalna grubość bimetalu JF i jej tolerancje
Tolerancja grubości 1 1,5 2 2,5 3 3.5 4 5
Grubość stali
poparcie
0,6 1 1.4 1.9 2.3 2.8 3.2 4
Grubość brązu
warstwa
0,4 0,5 0,6 0,6 0,7 0,7 0,8 1.0
Ściana produkcyjna
grubość
1+0,25
+0,15
1,5+0,25
+0,15
2+0,25
+0,15
2,5+0,25
+0,15
3+0,25
+0,15
3.5+0,25
+0,15
4+0,25
+0,15
4+0,25
+0,15
Ściana produkowana
grubość
1-0,025 1,5-0,03 2-0,035 2,5-0,04 3-0,045 3.5-0,05 4-0,055 4-0,06



Skład chemiczny tulei bimetalicznej JF JF
Tolerancja grubości JF-800 JF-720 JF-700 JF-20
Cu Reszta Reszta Reszta 0,7~1,3
Ołów 9,0~11,0 21,0~27,0 26,0~33,0 -
Sn 9,0~11,0 3,0~4,5 0,5 17,5~22,5
Cynk 0,5 0,5 0,5 -
P 0,1 0,1 0,1
Fe 0,7 0,7 0,7 0,7
Ni 0,5 0,5 0,5 0,1
Sb 0,2 0,2 0,2 -
Ai - - -
Si - - - 0,7
Mn - - - 0,7
Ty - - - 0,2
Inny 0,5 0,5 0,5 0,5



Tuleja JFBimetel Właściwości fizyczne
Właściwości fizyczne JF-800 JF-720 JF-700 JF-20
Maksymalne ciśnienie obciążenia statycznego
N/mm2
150 130 120 100
Wytrzymałość na rozciąganie
N/mm2
150 150 200 200
Maksymalna prędkość (oleju) m/s 5 10 15 25
Współczynnik tarcia (Oill) 0,06~0,14 0,06~0,16 0,08~0,16 0,08~0,17
Limit PV
N/mm2 m/s
Smar 2.8 2.8 2,5 -
Olej 10 10 8 6
Klasa zmęczenia szafiru Mpa 125 115 105 85





Typ:-Kołnierzowy
-Brąz lity
-Połączenie spawane
-Rozdzielone połączenie
-Zaciskanie blokady
-Spiekany / Proszkowy Metal
-Impregnowane grafitem



Bimetallic Bushes



Aplikacja



Tuleja bimetaliczna będzie szczególnie korzystna dla przekładni i hamulców ciężarówek, a także zastosowań rolniczych, mechanicznych i dźwigowych. Mogą pochwalić sięwysoka nośność i bardzo dobra odporność na zmęczenie w wysokich temperaturach.

Łożyska bimetaliczne są w stanie wytrzymać duże obciążenia i warunki obciążeń udarowych. Nasze łożyska bimetaliczne mają właściwości antykorozyjne i są łatwe w montażu, co czyni je idealnymi do wymiany awaryjnej. VIIPLUS jest dostępny z podkładem ze stali nierdzewnej, stali węglowej lub brązu.

Tuleje wykonane są zBrąz ołowiowy podparty stalątuleje wyłożone i mają następujące warstwy:



  • Proszek brązu spiekanego: dobra odporność na zużycie i znakomita nośność.
  • Stalowe podłoże zapewnia wyjątkowo dużą nośność i doskonałe odprowadzanie ciepła.
  • Miedziowanie 0,002mm, dobra odporność na korozję.



Tuleje cienkościenne łożysk bimetalicznych są dostępne z podkładem ze stali nierdzewnej, stali węglowej lub brązu. Tuleje bimetaliczne są w stanie wytrzymać duże obciążenia i warunki obciążenia udarowego. Nasze łożyska bimetaliczne mają właściwości antykorozyjne i są łatwe w montażu, co czyni je idealnymi do wymiany awaryjnej.



Jest to materiał łożyskowy bimetaliczny, w którym stop aluminium i stop miedzi tworzą dwu- lub trzywarstwową strukturę ze stalowym podkładem. Ta struktura, której wytrzymałość mechaniczna jest wysoka,można stosować w warunkach smarowania i przy dużych prędkościach/obciążeniach.



Może być wykonany z różnych materiałów, w zależności od zastosowania, warunków użytkowania i smarowania.

Nośność można poprawić za pomocą otworów olejowych, rowków itp., w zależności od warunków smarowania. W niektórych przypadkach łożysko suche można również stosować w warunkach smarowania.

Tuleje nośne rolek



Viiplus oferuje szeroki zakres rozmiarów, form i materiałów w łożyskach monometalicznych i bimetalicznych. Łożyska bimetaliczne i metalowe oferujądoskonała odporność na korozję w zastosowaniach przemysłowych na zewnątrz oraz w środowisku wodnym, morskim i przybrzeżnym.



Czym są łożyska i tuleje bimetaliczne?



Łożysko bimetaliczne jest jednym z systemów smarowania łożysk, produktem jestwysokiej jakości stal niskowęglowa jako podłożestop brązu na powierzchni, poprzez kilkawysoka temperaturaspiekanie i zagęszczanie oraz walcowanie miedzianych i stalowych taśm bimetalicznych, odpowiednich dośrednie i duże obciążenia udarowe pod tuleją i podkładką oporową itp. w wielu rodzajach ZASTOSOWAŃ.

Tuleje łożyskowe bimetaliczne składają się z dwóch pasków metalowych wykonanych z dwóch różnych materiałów. Pierwszy z nich jest zazwyczaj wykonany ze stali/brązu/stali nierdzewnej, wzmocnionyniskie tarcie i doskonała odporność na zużycie.



  • JF800 Bezolejowa bimetaliczna tuleja łożyska ślizgowego samosmarującego
  • JF800Stal + Brąz ołowiowy Proszek Smarowanie konwencjonalne



Bimetallic Bushes



Charakterystyka



Tuleje łożyskowe ze stali brązowo-brązowej bezolejowej, łożysko tulejowe dzielone VSB-80 w standardowym rozmiarze, kompozyt niestandardowyCuPb10Sn10tuleja bimetalicznawysokiej jakości bezolejowyJF800 Tuleja metalowa bimetalowa



  • Łożysko ślizgowe kompozytowe owinięte
  • Stal/brąz miedziowana lub cynowana
  • Niskie koszty utrzymania
  • Z kieszeniami smarowymi



Podkład stalowy zapewnia wyjątkowoduża nośność, doskonałe odprowadzanie ciepła. Spiekany proszek brązu dajedobra odporność na zużycie i doskonała nośność.Miedziowanie madobra odporność na korozję.





Łożysko bimetaliczne zpodkład stalowy i powłoka z brązu

Bezołowiowa kompozycja łożyskowa z wgłębieniami stanowiącymi zbiornik na smar, dostępna również bez wgłębień

Wysoka nośność, bardzo dobra odporność na zmęczenie w wysokich temperaturach

Przystosowany do trudnych warunków pracy

Szczególnie nadaje się dowysokie obciążenia właściwe z ruchem oscylacyjnym i niską częstotliwością

Odpowiednie wałki toczone o drobnych krawędziach







Typowym zastosowaniem



Materiał ten zaleca się stosować w warunkachśrednia prędkość i średnie obciążeniestan z olejem lub smarem. Jest szeroko stosowany do końcówek drążków silnika, tulei sworznia zwrotnicy, rolek podwozia, oczek tłoczysk cylindrów hydraulicznych maszyn budowlanych i łożysk przegubów sferycznych maszyn rolniczych. Ponieważ ten materiał zawiera ołów, określone części nie mogą być używane zgodnie z pewnymi prawami lub przepisami. Szeroko stosowany w motoryzacji, powszechnym przemyśle, takim jak przekładnia kierownicza, układ wspomagania kierownicy, tuleje pedałów, tuleje sworznia zwrotnicy, sworznie klapy tylnej, obsługa mechaniczna, sprzęt podnoszący, silniki hydrauliczne, maszyny rolnicze itp.



  • Tuleja do wózków widłowych
  • Tuleja do wózków paletowych
  • Krzewy brązowe żurawie
  • Koparki łożyskowe z brązu



Dane techniczne



Dynamiczny limit obciążenia

60N/mm²

Obciążenie statyczne

120N/mm²

współczynnik tarcia

0,08~0,2

Limit PV

2,8 N/mm²*m/s

Maksymalna prędkość

>2m/s

Limit temp.

-40°C~+250°C







Bimetal Bearing Bushes.

Nieruchomości



  • Do dużych obciążeń i ruchów oscylacyjnych,jak również do pracy w trudnych warunkach i obciążenia temperaturowego. Długotrwałe smarowanie dzięki przechowywaniu środka smarnego.



Materiały



  • Materiał nośny Stal miedziowana / cynowana
  • Warstwa przesuwnaCuPb10Sn10



Szczegóły tolerancji



  • Obudowa ØH7
  • Tuleja wewnętrzna-Ø po montażuH9
  • Tolerancja wału f7 do h8



Konserwacja



  • jestłożysko ślizgowe kompozytowe o niskich wymaganiach konserwacyjnych,ale konieczne jest smarowanie podstawowe. Możliwe jest smarowanie olejem lub smarem. Dzięki magazynom stałego smaru, luzy smarowania są zredukowane do minimum!







Bimetal Bearing Bushes.



























Rozmiar tulei bimetalowych





Tabela rozmiarów i tolerancji pasowania łożysk bimetalicznych JF800



D



D


Dobrze
Grubość






OD
Tolerancja




lD(H8)
Tolerancja




H7
Otwór obudowy




f7 Dziennik
Średnica



f1



f2



L0-0,40

10

15

20

25

30

40

50

60

80

90

100

10

12











1

12 +0,065
+0,030

10 +0,022
-0,000

12 +0,018

10 -0,013
-0,000

0,5

0,3

1010

1015

1020

















12

14

14 +0,065
+0,030

12 +0,027
-0,000

14 +0,018

12 -0,016
-0,000

0,5

0,3

1210

1215

1220

















14

16

16 +0,065
+0,030

14 +0,027
-0,000

16 +0,018

14 -0,016
-0,000

0,5

0,3

1410

1415

1420

















15

17

17 +0,065
+0,030

15 +0,027
-0,000

17 +0,018

15 -0,016
-0,000

0,5

0,3

1510

1515

1520

















16

18

18 +0,075
+0,035

16 +0,027
-0,000

18 +0,018

16 -0,016
-0,000

0,8

0,4

1610

1615

1620

















18

20

20 +0,075
+0,035

18 +0,033
-0,000

20 +0,021

18 -0,016
-0,000

0,8

0,4

1810

1815

1820

1825















20

23



1,5

23 +0,075
+0,035

20 +0,033
-0,000

23 +0,021

20 -0,033
-0,000

0,8

0,4

2010

2015

2020

2025















22

25

25 +0,075
+0,035

22 +0,033
-0,000

25 +0,021

22 -0,033
-0,000

0,8

0,4

2210

2215

2220

2225















24

27

27 +0,075
+0,035

24 +0,033
-0,000

27 +0,021

24 -0,033
-0,000

1.0

0,5

2410

2415

2420

2425

2430













25

28

28 +0,075
+0,035

25 +0,033
-0,000

28 +0,021

25 -0,033
-0,000

1.0

0,5



2515

2520

2525

2530













26

30













2

30 +0,075
+0,035

26 +0,033
-0,000

30 +0,021

26 -0,033
-0,000

1.0

0,5



2615

2620

2625

2630













28

32

32 +0,085
+0,045

28 +0,033
-0,000

32 +0,025

28 -0,033
-0,000

1.0

0,5



2815

2820

2825

2830

2840











30

34

34 +0,085
+0,045

30 +0,039
-0,000

34 +0,025

30 -0,039
-0,000

1.2

0,6



3015

3020

3025

3030

3040











32

36

36 +0,085
+0,045

32 +0,039
-0,000

36 +0,025

32 -0,039
-0,000

1.2

0,6



3215

3220

3225

3230

3240











35

39

39 +0,085
+0,045

35 +0,039
-0,000

39 +0,025

35 -0,039
-0,000

1.2

0,6





3520

3525

3530

3540

3550









38

42

42 +0,085
+0,045

38 +0,039
-0,000

42 +0,025

38 -0,039
-0,000

1.2

0,6





3820

3825

3830

3840

3850









40

44

44 +0,085
+0,045

40 +0,039
-0,000

44 +0,025

40 -0,039
-0,000

1.2

0,6





4020

4025

4030

4040

4050









45

50















2,5

50 +0,085
+0,045

45 +0,039
-0,000

50 +0,025

45 -0,039
-0,000

1,5

1.0







4525

4530

4540

4550









50

55

55 +0,100
+0,055

50 +0,039
-0,000

44 +0,030

50 -0,039
-0,000

1,5

1.0









5030

5040

5050

5060







55

60

60 +0,100
+0,055

55 +0,046
-0,000

60 +0,030

55 -0,046
-0,000

1,5

1.0









5530

5540

5550

5560







60

65

65 +0,100
+0,055

60 +0,046
-0,000

65 +0,030

60 -0,046
-0,000

1,5

1.0









6030

6040

6050

6060







65

70

70 +0,100
+0,055

65 +0,046
-0,000

70 +0,030

65 -0,046
-0,000

1,5

1.0









6530

6540

6550

6560







70

75

75 +0,100
+0,055

70 +0,046
-0,000

75 +0,030

50 -0,046
-0,000

1,5

1.0









7030

7040

7050

7060

7080





75

80

80 +0,100
+0,055

75 +0,046
-0,000

80 +0,035

75 -0,046
-0,000

1,5

1.0









7530

7540

7550

7560







80

85

85 +0,100
+0,070

80 +0,054
-0,000

85 +0,035

80 -0,054
-0,000

1,5

1.0











8040

8050

8060

8080





84

90







3

90 +0,120
+0,070

84 +0,054
-0,028

90 +0,035

84 -0,054
-0,000

1.8

1.2











8440

8450

8460

8480





89

95

95 +0,120
+0,070

89 +0,054
-0,028

95 +0,035

89 -0,054
-0,000

1.8

1.2











8940

8950

8960

8980





94

100

100 +0,120
+0,070

94 +0,054
-0,028

100 +0,035

94 -0,054
-0,000

1.8

1.2













9450

9460

9480





99

105

105 +0,120
+0,070

99 +0,054
-0,028

105 +0,035

99 -0,054
-0,000

1.8

1.2













9950

9960

9980





104

110

110 +0,120
+0,070

104 +0,054
-0,028

110 +0,035

104 -0,054
-0,000

1.8

1.2













10450

10460

10480





109

115

115 +0,120
+0,070

109 +0,054
-0,028

115 +0,035

109 -0,054
-0,000

1.8

1.2













10950

10960

10980





114

120

120 +0,120
+0,070

114 +0,054
-0,028

120 +0,040

114 -0,054
-0,000

1.8

1.2













11450

11460

11480





119

125

125 +0,170
+0,100

119 +0,054
-0,028

125 +0,040

119 -0,054
-0,000

1.8

1.2













11950

11960

11980





123

130

3.5





















130 +0,170
+0,100

123 +0,054
-0,028

1130 +0,040

123 -0,054
-0,000

2

1,5













12350

12360

12380



123100

128

135

135 +0,170
+0,100

128 +0,063
-0,028

135 +0,040

128 -0,063
-0,000

2

1,5













12850

12860

12880



128100

133

140

140 +0,170
+0,100

133 +0,063
-0,028

140 +0,040

133 -0,063
-0,000

2

1,5













13350

13360

13380



133100

138

145

145 +0,170
+0,100

138 +0,063
-0,028

145 +0,040

138 -0,063
-0,000

2

1,5















13860

13880



138100

143

150

150 +0,170
+0,100

143 +0,063
-0,028

150 +0,040

143 -0,063
-0,000

2

1,5















14360

14380



143100

148

155

155 +0,170
+0,100

148 +0,063
-0,028

155 +0,040

148 -0,063
-0,000

2

1,5















14860

14880



14890

153

160

160 +0,170
+0,100

153 +0,063
-0,028

160 +0,040

153 -0,063
-0,000

2

1,5















15360

15380



15390

158

165

165 +0,170
+0,100

158 +0,063
-0,028

165 +0,040

158 -0,063
-0,000

2

1,5















15860

15880



158100

163

170

170 +0,170
+0,100

163 +0,063
-0,028

170 +0,040

163 -0,063
-0,000

2

1,5















16360

16380



163100

168

175

175 +0,170
+0,100

168 +0,063
-0,028

175 +0,040

168 -0,063
-0,000

2

1,5















16860

16880



168100

173

180

180 +0,170
+0,100

173 +0,063
-0,028

180 +0,040

173 -0,063
-0,000

2

1,5















17360

17380



173100

















Podpis



Specjalne wymiary dostępne na życzenie

Skontaktuj się z nami ...

Możesz skorzystać z naszego „Formularza zapytania”, aby się z nami skontaktować. Jeden z członków naszego zespołu sprzedaży skontaktuje się z Tobą natychmiast.
