| Nazwa marki: | VIIPLUS |
| Numer modelu: | TULEJE DO POMP I PŁYNÓW |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T, Western Union |
| Zdolność do zaopatrzenia: | odlewana tuleja bimetalowa, Chiny, producenci, dostawcy, fabryka, hurtownia, metryczna tuleja samosm |
Części przekładni przekładni są precyzyjnie skonstruowane i spełniają najwyższe standardy jakości, o czym świadczy ich certyfikacja ISO 9001.Te zęby są specjalnie zaprojektowane do stosowania w zaworach i pompach, a także w systemach przesyłowych przekładni biegów, gdzie odgrywają kluczową rolę w zapewnieniu sprawnego i efektywnego działania.
Bimetalowa konstrukcja tych krzewów łączy w sobie wytrzymałość i trwałość jednego metalu z smarowością i odpornością na zużycie drugiego.To wyjątkowe połączenie właściwości umożliwia wytrzymanie wysokich obciążeń i naprężeń związanych z działaniem zaworów i pomp, a także rygorystyczne wymagania systemów przesyłowych.
Certyfikacja ISO 9001 gwarantuje, że te krzewy łożyskowe są produkowane zgodnie z uznanymi na całym świecie systemami zarządzania jakością.niezawodność, i wydajności, dając klientom pewność, że otrzymują najlepsze możliwe produkty do swoich zastosowań.
Oprócz doskonałej wydajności, te części biegów z wiertarkami biometalnymi są również zaprojektowane z myślą o łatwości montażu i konserwacji.Ich precyzyjna konstrukcja zapewnia bezpieczne i niezawodne połączenie, a ich trwała konstrukcja minimalizuje konieczność częstego wymiany lub naprawy.
Ogólnie rzecz biorąc, części przeniesienia biegów z wiertarkami biometalnymi dla zaworów i pomp ISO 9001 są wysokiej jakości rozwiązaniem do poprawy wydajności i niezawodności systemów zaworów i pomp,oraz układy przesyłowe przekładni biegów.
Producent i sprzedawcaz przyrządu biegów&łożyska.viiplus jestprojektowanie zawodu,produkuje i sprzedaje samoczmocujące łożyska dla urządzeń pompowych i płynnych.o pojemności nieprzekraczającej 50 l.
JF800 łożysko bimetalowe, jest płytką stali o niskiej zawartości węgla jako materiał macierzysty, sintering powierzchniCuPb10Sn10lubCuSn6Zn6Pb3Produkty ze stopu miedzi stalowej.Najpotężniejszy łożyskpojemność łożyska z podwójnej stopówki, bucha i uszczelka mostka równowagi pojazdu ciężkiego;koło napędzane buldożera;
Wykorzystuje się go w pojazdach samochodowych. Jest to rodzaj łożyska przesuwanego o dużym obciążeniu i niskiej prędkości, który jest szeroko stosowany.
CuPb10Sn10lubCuSn6Zn6Pb3
Maksymalne ciśnienie łożyska: 65N/mm2
Maksymalna temperatura eksploatacji: 260°C
Twardota warstwy stopu: HB70~100
| Włókiennicze | Włókiennicze | Włókiennicze | Włókiennicze | Włókiennicze | Włókiennicze | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | |
| Cu | zasiłek | zasiłek | zasiłek | zasiłek | zasiłek | 0.7~1.3 |
| Pb | 9.0~11.0 | 21.0~27.0 | 2.0~4.0 | 0.1 | 0.1 | - |
| Sł | 9.0~11.0 | 3.0~4.5 | 5.0~7.0 | 9.0~10.0 | 6.0~6.8 | 17.5 ~ 22.5 |
| Zn | 0.5 | 0.5 | 5.0~7.0 | 0.3 | 0.3 | - |
| P | 0.1 | 0.1 | 0.1 | 0.1 | 0.1~0.3 | - |
| Fe | 0.5 | 0.7 | 0.6 | 0.5 | 0.6 | 0.7 |
| Ni | 0.5 | 0.3 | 0.3 | 0.5 | 0.5 | 0.1 |
| Al. | - | - | - | - | - | zasiłek |
| Pozostałe | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| skład stopów | twardość stopów | międzynarodowy standard |
| CuPb10Sn10 | 80~120HB | JIS-LBC3, JIS-LBC3, SAE-797, DIN CuPb10Sn. |
| CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. | ||
| CuPb24Sn4 | 45~70HB | JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. |
| CuPb6Sn6Zn3 | 70-100HB | DIN17670 |
| CuSn10 | 70-100HB | DIN G-CuSn10 ;BS PB1 |
| CuSn6.5P | 70-100HB | DIN CuSn6 ((2.1020); JIS H3110 |
| AlSn20Cu | 30~40HB | JIS-AJL. SAE-783. GLYCO74. |

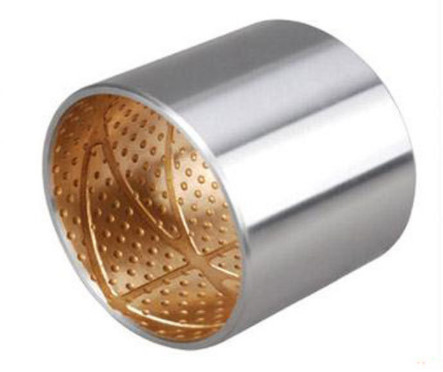

Bimetalowe obudowy typu Clinch
| Opakowane łożyska przesuwne z kompozytu, stalowe/brązowe z miedzi lub cyny, DIN 1494 / ISO 3547, bez obsługi technicznej, z kieszeniami smarowymi | |||
| DETAILY TEKNICZNE | |||
| Stacyjna pojemność obciążenia szczególnego | ≤ 250 [N/mm2] | Obciążenie termiczne | - 40 [°C] do + 250 [°C] |
| Dynamika pojemności obciążenia szczególnego | ≤ 140 [N/mm2] | ||
| Prędkość przesuwania | ≤ 2,5 [m/s] | Maksymalna wartość PV | 2.8 [N/mm2 x m/s] |
| Wartość tarcia | 00,04 [μ] do 0,12 [μ] | Odsetek powierzchni kontaktowej | > 75 [%] |
| Materiały | |||
| Materiały wspierające | Pozostałe, o pojemności przekraczającej 0,01 mm | Warstwa przesuwna | CuPb10Sn10 |
| Szczegóły dotyczące tolerancji | |||
| Mieszkania Ø | H7 | Tolerancja wału | f7 do h8 |
| Wyrzucanie wewnętrznego O po zamontowaniu | H9 | ||
| Materiał węglowy | |||
| Stalowe, utwardzone lub nieutwardzone | |||
| Wymagania w odniesieniu do urządzeń do pomiaru temperatury8 | |||
| Własności | |||
| Długotrwałe smarowanie ze względu na magazynowanie smaru. | |||
| Zakres zastosowania | |||
| Rolowce ścieżkowe, maszyny budowlane, konstrukcje dźwigów, maszyny rolnicze (obciążenia uderzeniowe) | |||
| UWAGA | |||
| Jest to materiał do budowy, który wymaga niskiej konserwacji. W trakcie montażu konieczne jest początkowe smarowanie, po czym obowiązkowe jest okresowe smarowanie olejem lub smarem. | |||
| Wskazówki montażowe | |||
| Mieszkania | Min. zakręty montażowej 1,5 mm x 15-45° | ||
| Włócznik | Górna ściana 5 mm x 15°, krawędzie zaokrąglone | ||
| Zaleca się stosowanie odpowiedniej siły przycisku, podczas montażu może być konieczne smarowanie powierzchni zewnętrznej tłuszczem. | |||
| Klej | Klej nie powinien stykać się z przesuwaną powierzchnią! |
||
1Film powierzchniowy o niskim tarciu
2. Warstwa łożyska (brązowa)
3. Smarownik stały (grafit)
4. Podstawa stalowa
To jest...bimetalowy materiał łożyskaw których stop brązowy składa się z struktury dwuskalowej z podłożem stalowym.może być stosowany w warunkach smarowania i pracy z dużą prędkością/wysokim obciążeniemMoże być wykonany z różnych materiałów, w zależności od zastosowania, warunków użytkowania i smarowania.
Sinkrowana warstwa SAE797 + stalowa podłoga + miedziana powłoka / cynowa powłoka ((CuPb10Sn10)
Sinkrowana warstwa SAE799 + stalowa podłoga + miedziana powłoka / cynowa powłoka ((CuPb24Sn4)
Sinterowana warstwa SAE48 + stalowe podłoże + miedziane / cynowe pokrycie (CuPb30)
Sinterowana warstwa SAE783 + stalowe wsparcie + pokrycie miedzi / cynowe pokrycie (AlSn20Cu)
http://www.bronzegleitlager.com
david@viiplus.com
| Opakowane łożyska przesuwne z kompozytu, stalowe/brązowe z miedzi lub cyny, DIN 1494 / ISO 3547, bez obsługi technicznej, z kieszeniami smarowymi | |||
| DETAILY TEKNICZNE | |||
| Stacyjna pojemność obciążenia szczególnego | ≤ 250 [N/mm2] | Obciążenie termiczne | - 40 [°C] do + 250 [°C] |
| Dynamika pojemności obciążenia szczególnego | ≤ 140 [N/mm2] | ||
| Prędkość przesuwania | ≤ 2,5 [m/s] | Maksymalna wartość PV | 2.8 [N/mm2 x m/s] |
| Wartość tarcia | 00,04 [μ] do 0,12 [μ] | Odsetek powierzchni kontaktowej | > 75 [%] |
| Materiały | |||
| Materiały wspierające | Pozostałe, o pojemności przekraczającej 0,01 mm | Warstwa przesuwna | CuPb10Sn10 |
| Szczegóły dotyczące tolerancji | |||
| Mieszkania Ø | H7 | Tolerancja wału | f7 do h8 |
| Wyrzucanie wewnętrznego O po zamontowaniu | H9 | ||
| Materiał węglowy | |||
| Stalowe, utwardzone lub nieutwardzone | |||
| Wymagania w odniesieniu do urządzeń do pomiaru temperatury8 | |||
| Własności | |||
| Długotrwałe smarowanie ze względu na magazynowanie smaru. | |||
| Zakres zastosowania | |||
| Rolowce ścieżkowe, maszyny budowlane, konstrukcje dźwigów, maszyny rolnicze (obciążenia uderzeniowe) | |||
| UWAGA | |||
| Jest to materiał do budowy, który wymaga niskiej konserwacji. W trakcie montażu konieczne jest początkowe smarowanie, po czym obowiązkowe jest okresowe smarowanie olejem lub smarem. | |||
| Wskazówki montażowe | |||
| Mieszkania | Min. zakręty montażowej 1,5 mm x 15-45° | ||
| Włócznik | Górna ściana 5 mm x 15°, krawędzie zaokrąglone | ||
| Zaleca się stosowanie odpowiedniej siły przycisku, podczas montażu może być konieczne smarowanie powierzchni zewnętrznej tłuszczem. | |||
| Klej | Klej nie powinien stykać się z przesuwaną powierzchnią! |
||
