| Nazwa marki: | VIIPLUS |
| Numer modelu: | Tuleja bimetaliczna |
| MOQ: | Do negocjacji |
| Cena £: | negocjowalne |
| Warunki płatności: | MoneyGram, Western Union, T/T |
| Zdolność do zaopatrzenia: | odlewana tuleja bimetalowa, Chiny, producenci, dostawcy, fabryka, hurtownia, metryczna tuleja samosm |

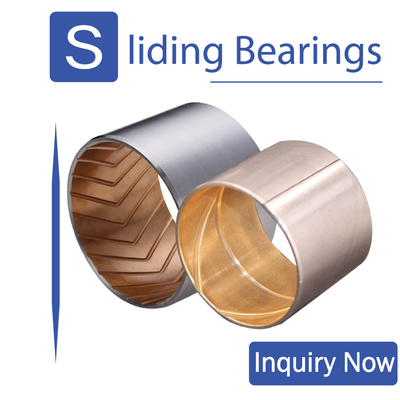

Włoki metalowe ciężkie to precyzyjnie wyprodukowane elementy zaprojektowane specjalnie do stosowania w zaworach gazowych.który łączy siły dwóch różnych metali, tworząc wytrzymałe i wysoce odporne na zużycie.
Konstrukcja typu podzielonego tych buchów pozwala na łatwą instalację i usunięcie, dzięki czemu utrzymanie i wymiana są szybkie i wydajne.Węzły są również wyposażone w rowki wzorem JF800 lub JF720W zależności od specyficznych wymagań zastosowań, rowy te zapewniają dodatkowe smarowanie i zmniejszają tarcie, zwiększając w ten sposób wydajność i żywotność zębatek.
Wykonane są z wysokiej jakości materiałów, które mogą wytrzymać wysokie ciśnienie i temperatury powszechnie spotykane w zastosowaniach zaworu gazowego.Zapewnia to niezawodną pracę nawet w ekstremalnych warunkach.
Jeśli chcesz wymienić zużyty uchwyt lub ulepszyć system zaworu gazu, nasze ciężko metalowe uchwy z konstrukcją bimetalową i rowkami JF800/JF720 są doskonałym wyborem.Oferują lepszą wydajność., trwałość i łatwość konserwacji, co czyni je cennym dodatkiem do każdej instalacji zaworu gazowego.

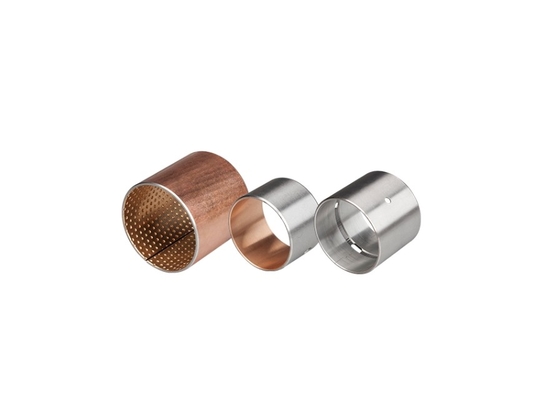

Profesjonalnyproducent łożysk metalowych i bimetalowych, łożyska bimetalowe, zakres średnicy: 15 do 130 mm, jf-800 łożysk bimetalowy, oparty na płytce stali niskoemisyjnej jako materiał macierzysty, powierzchniowy sinter CuPb10Sn10 lub CuSn6Zn6Pb3 stali i produktów stopu miedzi.Produkt ten jest jednym z największych łożysk podwójnych stopówJest to rodzaj łożyska ruchu o dużym obciążeniu i niskiej prędkości.Parametry techniczne
Materiał z warstwy stopu
Maksymalne ciśnienie łożyska 65N/mm2
Najwyższa temperatura pracy wynosi 260 °C
Twardota warstwy stopów (70-100) HB
|
Normalna grubość |
Tolerancje serii B (nieprzetworzone) |
Tolerancje serii C (nieprzetworzone) |
|---|---|---|
| 1.0 | - 0.025 |
+0.25 +0.15 |
| 1.5 | - 0.030 |
+0.25 +0.15 |
| 2.0 | - 0.035 |
+0.25 +0.15 |
| 2.5 | - 0.040 |
+0.30 +0.15 |
| 3.0 | - 0.045 |
+0.30 +0.15 |
| 3.5 | - 0.050 |
+0.30 +0.15 |
|
Normalna grubość |
Tolerancje serii B (nieprzetworzone) |
Tolerancje serii C (nieprzetworzone) |
|---|---|---|
| 1.0 | - 0.025 |
+0.25 +0.15 |
| 1.5 | - 0.030 |
+0.25 +0.15 |
| 2.0 | - 0.035 |
+0.25 +0.15 |
| 2.5 | - 0.040 |
+0.30 +0.15 |
| 3.0 | - 0.045 |
+0.30 +0.15 |
| 3.5 | - 0.050 |
+0.30 +0.15 |
| CuPb10Sn10 | ||||
| Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | Cu(%) |
| 8.0-11.0 | 0 złotych.25 | ¥1.5 | ¥2.0 | 78.0-87.0 |
| d | D | H8 | (H7) | H7 | Grubość ściany | H | f1 | f2 | L | ||||||||
| min | maks. | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10 do 0.022 | 12 + 0.018 | 0.148 | 0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 0.01 | 1210 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14 do 0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20 + 0.021 | 0.151 | 1810 | 1815 | 1820 | 1820 | |||||||||
| 0.01 | |||||||||||||||||
| 20 | 23 | 20 do 0.033 | 23+0.021 | 0.181 | 1.49 | 1.43 | 2010 | 2015 | 2020 | 2020 | |||||||
| 22 | 25 | 22 do 0.033 | 25+0.021 | 0.02 | 6 | 2210 | 2215 | 2220 | 2220 | ||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1 | 0.5 | 2410 | 2415 | 2420 | 2420 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2520 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | 0.205 | 1.98 | 1.92 | 2615 | 2620 | 2620 | 2630 | |||||||
| 28 | 32 | 28 do 0.033 | 32 + 0.025 | 0.03 | 2815 | 2820 | 2820 | 2830 | 2840 | ||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3020 | 3030 | 3040 | |||||||
| 32 | 36 | 32 do 0.039 | 36+0.025 | 3215 | 3220 | 3220 | 3230 | 3240 | |||||||||
| 35 | 39 | 35 do 0.039 | 39+0.025 | 3520 | 3520 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38 do 0.039 | 42+0.025 | 8 | 3820 | 3820 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44 plus 0.025 | 4020 | 4020 | 4030 | 4040 | 4050 | |||||||||
| d | D | (h8) | (H7) | H7 ID | Grubość ściany | f1 | f2 | L | |||||||||
| min | maks. | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45 do 0.039 | 50 plus 0.025 | 0.205 | 2.46 | 2.4 | 8 | 1.5 | 1 | 4525 | 4530 | 4540 | 4550 | ||||
| 0.03 | |||||||||||||||||
| 50 | 55 | 50 do 0.039 | 55 plus 0.030 | 0.21 | 5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 0.03 | 5530 | 5540 | 5550 | 5560 | |||||||||
| 60 | 65 | - 60 do 0.046 | 65 plus 0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65 do 0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70 do 0.046 | 75 plus 0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80 plus 0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80 do 0.046 | 85 plus 0.035 | 0.215 | 8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85 do 0.054 | 90 plus 0.035 | 0.03 | 8530 | 8550 | 8560 | 8580 | 85100 | ||||||||
| 90 | 95 | 90 do 0.054 | 95 plus 0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95 do 0.054 | 100 plus 0.035 | 9060 | 9080 | 9090 | 90100 | ||||||||||
| 100 | 105 | 100-0!054 | 105 plus 0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110 plus 0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115 plus 0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120 plus 0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120 do 0.054 | 125 plus 0.040 | 0.22 | 12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130 plus 0.040 | 0.03 | 125100 | ||||||||||||
| 130 | 135 | 130 do 0.063 | 135 plus 0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140 plus 0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140 do 0.063 | 145 plus 0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150 do 0.063 | 155 plus 0.040 | 15060 | 15080 | 150100 | |||||||||||

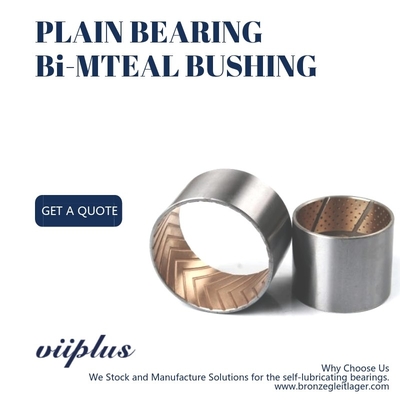

łożyska bimetaloweBUSHES GROOVES INDENTATIONS (Przepaści w krzakach)
Pojemność średniego obciążenia i średnia odporność na zmęczenie
Stosowane w warunkach średniej prędkości i dużego uderzenia
Dobra odporność na korozję i zdolność przesuwania.
Produkty te mogą być stosowane w częściach podwozia i silnikach przemysłu motoryzacyjnego, maszyn budowlanych itp.
| Wydajność | Dane | |
| Maksymalne obciążenie dynamiczne P | 140N/mm2 | |
| Maksymalna prędkość linii V | Smarowanie tłuszczów | 20,5 m/s |
| Maksymalna wartość PV | Smarowanie tłuszczów | 20,8N/mm2·m/s |
| Współczynnik tarcia μ | Smarowanie tłuszczów | 0.05 ~ 0.15 |
| Maksymalna prędkość linii V | Smarowanie olejem | 5 m/s |
| Maksymalna wartość PV | Smarowanie olejem | 10N/mm2· m/s |
| Współczynnik tarcia μ | Smarowanie olejem | 0.04~0.12 |
| Maksymalna temperatura pracy | Smarowanie tłuszczów | 150°C |
| Wydajność | Dane | |
| Maksymalna temperatura pracy | Smarowanie olejem | 250°C |
| Oś parzenia | Twardość | ≥ 53HB |
| Oś parzenia | Węglowodany | Ra = 0,32 ~ 0.63 |
| Twardość stopów | 80~120 | |
| Współczynnik przewodzenia cieplnego | 47W/m·k) | |
| Współczynnik linijnej ekspansji | 18×10-6K-1 | |
| Zgodnie ze specjalnym życzeniem klienta, podczas gdy z tej tabeli. | ||
