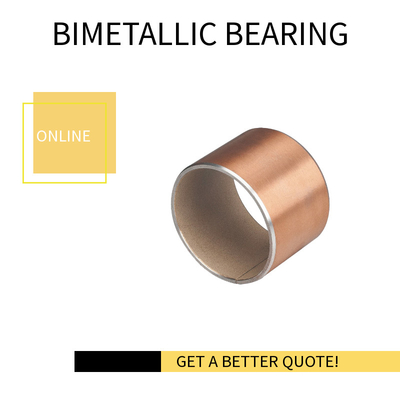

Bimetaliczne brązowe metryczne tuleje cylindryczne z łożyskami

  • Bimetallic Bearing Bronze Metric Cylindrical Bushes
  • Bimetallic Bearing Bronze Metric Cylindrical Bushes
  • Bimetallic Bearing Bronze Metric Cylindrical Bushes
  • Bimetallic Bearing Bronze Metric Cylindrical Bushes
Miejsce pochodzenia Producenci łożysk bimetalicznych
Nazwa handlowa bimetal
Orzecznictwo ISO 9001
Numer modelu Bimetaliczny brąz łożyskowy
Minimalne zamówienie 800 sztuk / sztuk (min. Zamówienie)
Cena $0.20 - $2.00 / Pieces ,Negotiable
Szczegóły pakowania eksport i import tulei bimetalowych Międzynarodowy standard kartonu
Czas dostawy Wyprodukuj tuleje bimetalowe w magazynie, dostarczone w ciągu dni.
Zasady płatności TT ZGODNIE
Możliwość Supply odlewana tuleja bimetalowa, Chiny, producenci, dostawcy, fabryka, hurtownia, metryczna tuleja samosm

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Metryczny Tuleja bimetaliczna CuPb10Sn10 lub CuSn6Zn6Pb3 Charakterystyka Łożyska ślizgowe i tulejowe
rozmiar dostępny standardowy rozmiar Jakość Tuleje wysokiej jakości OEM
Rodzaj Krzewy metalowe, otwarte Podanie ciężkie ciężarówki, rolki gąsienicowe spychaczy
Cena fabryczna tulei łożyska tiffany@viiplus.com Producent samosmarujących tulei łożyskowych https://www.viiplus.com/
Wysokie światło Tuleja z brązu na podłożu stalowym, tuleje bimetaliczne Tuleja łożyska bimetalicznego Łożysko bimetaliczne ze stalowym podkładem i nakładką z brązu • Szczególnie nadaje się do ... Łożysk
Producenci łożysk tulei Dostawcy Eksporterzy plain bearings. łożyska ślizgowe. Long, maintenance-free service, manufactures bush
High Light

Metryczne tuleje cylindryczne

,

bimetaliczne tuleje cylindryczne
Zostaw wiadomość
opis produktu

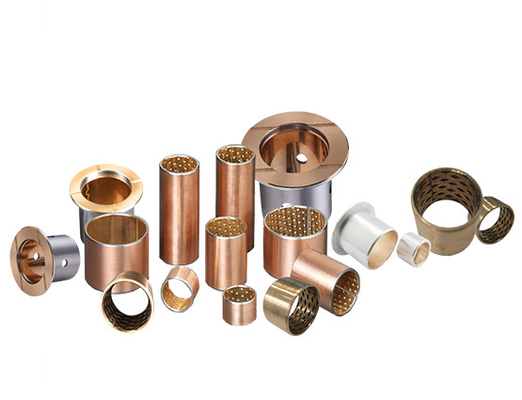

Bimetaliczne brązowe metryczne tuleje cylindryczne z łożyskami



Metryczne tuleje cylindryczne i tuleje z kołnierzem spawanym, bimetaliczny brąz łożyskowy, typ Split Open.Wymiary metryczne dla ciężkich samochodów ciężarowych, rolka gąsienic tulei spychaczy.



Typ tulei: Tuleja;Wymiary: Jednostki projektowe: metryczne;Materiał:Łożysko Powierzchnia: brąz ołowiowy (z podszewką ŁożyskoPowierzchnia);Korpus: stal;Dodatkowy.

łożyska bimetalicznez tulejami z brązu ze wzmocnieniem stalowym są idealne do zastosowań z dużymi obciążeniami i trudnymi warunkami pracy.Odporność na zużycie.

Łożysko bimetaliczne wykonane jest ze stali spiekanej z CuPb10Sn10 lub CuSn6Zn6Pb3 jako warstwą okładziny.Ten typ tulei najlepiej sprawdza się wśród tulei wykonanych ze stopu miedzi i ołowiu w tym asortymencie.Najbardziej pasuje do średniej prędkości i dużych uderzeń.



Stop ołowiu z brązu CuPb10Sn10 lub CuSn6Zn6Pb3
Ładowność 65 N / mm² Stop mrozoodporny HB70 ~ 100
Temperatura maks 260 ℃

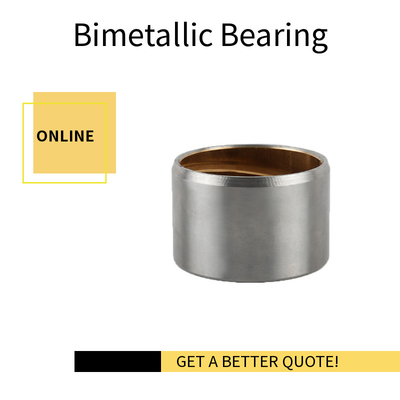

Tuleje bimetaliczne


Stal wzmocniona materiałem łożyskowym z brązu ołowiowego do zastosowań smarowanych olejem.Materiał ten ma dużą nośność i dobre właściwości zmęczeniowe.Jest szeroko stosowany w zastosowaniach motoryzacyjnych, takich jak sprężarki, przekładnia kierownicza, wspomaganie kierownicy, łożyska pedałów, tuleje sworzni, czopy tylnej klapy, urządzenia do obsługi mechanicznej i podnoszenia, silniki hydrauliczne, maszyny rolnicze itp.



bimetal bearing bushes



Kompozycje chemiczne
Materiał Skład stopu Międzynarodowy standard Twardość stopu
TULEJE BIMETALOWE 800 JIS-LBC3 / SAE-797 CuPb10Sn10 HB70-100
TULEJE BIMETALOWE 720 JIS-LBC6 / SAE-799 CuPb24Sn4 HB45-70
TULEJE BIMETALOWE 700 JIS-KJ3 / SAE-48 CuPb30 HB30-45
TULEJE BIMETALOWE 20 JIS-AJL / SAE-783 AlSn20Cu HB30-40



Tech.Dane
Maks.Załaduj Statyczny 120 N / mm2 Twardość stopu 240 N / mm2
Dynamiczny 60 N / mm2 Temp. -40 ° C ~ + 250 ° C
Maks.prędkość (smarowane) 2 m / s Współczynnik tarcia 0,08 ~ 0,20
Maks.PV 2,8 N / mm2 * m / s Przewodność cieplna 60 W (m * k) -1
Zrywające obciążenie 350 N / mm2 Coef.rozszerzalności cieplnej 14 * 10-6 * k-1

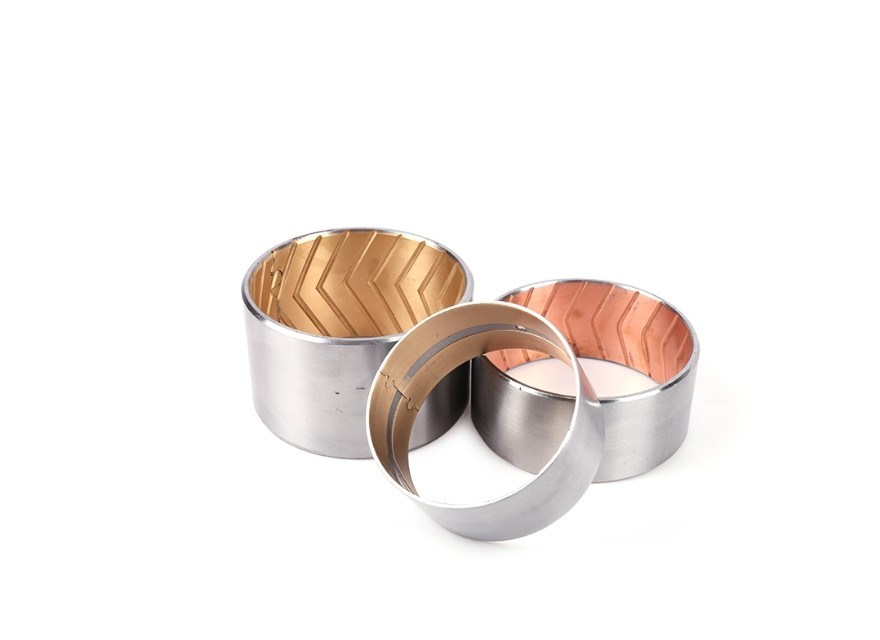

Bimetalowa tuleja z brązu ołowiowego wzmocniona stalą

Tuleja bimetaliczna-800 Funkcja



Materiał tulei bimetalicznej wykonany z brązu ołowiowego wzmocnionego stalą bimetalową, który jest odpowiedni do zastosowań smarowanych olejem. Ten materiał ma wysoką nośność i dobre właściwości zmęczeniowe.Jest szeroko stosowany w zastosowaniach motoryzacyjnych, takich jak sprężarki, przekładnie kierownicze, wspomaganie kierownicy, tuleje pedałów, tuleje sworznia zwrotnicy, czopy klapy tylnej, urządzenia do obsługi mechanicznej i podnoszenia, silniki i pompy hydrauliczne, maszyny rolnicze itp.



Struktura tulei kompozytowych bimetalicznych


1. Warstwa brązu spiekanego bimetalu: dobra odporność na ścieranie i doskonała nośność.
2. Wspornik stalowy: Po ułożeniu fundamentu tulei wspornik stalowy zapewnia wyjątkową stabilność, właściwości obciążenia i rozpraszania ciepła.



Bimetaliczna konstrukcja szczeliny tulei



Bimetal Bearing Bushes











Tuleje bimetaliczne-800 metryczne tuleje cylindryczne Tabela rozmiarów



Di

ZROBIĆ

Wał DS

h8

 Obudowa H7 DH ID po poprawionym Di, a



Wyprzedaż CD



Grubość ściany S3

 Otwór olejowy dL

B 0

-0,40
10 15 20 25 30 40 50
10 12 10 -0,022 12 +0,018













+0,148

+0,010

0,170

0,010

















0,995

0.935





















4

 Tuleja bimatalna-800 1010 Tuleja bimatalna-800 1015 Tuleja bimatalna-800 1020
12 14 12 -0,027 14 +0,018











0,175

0,010

 Tuleja bimatalna-800 1210 Tuleja bimatalna-800 1215 Tuleja bimatalna-800 1220
14 16 14 -0,027

+0,018

16

 Tuleja bimatalna-800 1410 Tuleja bimatalna-800 1415 Tuleja bimatalna-800 1420
15 17 15 -0,027

+0,018

17

 Tuleja bimatalna-800 1510 Tuleja bimatalna-800 1515 Tuleja bimatalna-800 1520
16 18 16 -0,027

+0,018

18

 Tuleja bimatalna-800 1610 Tuleja bimatalna-800 1615 Tuleja bimatalna-800 1620
18 20 18 -0,027

+0,021

20

+0,151

+0,010

0,178

0,010

 Tuleja bimatalna-800 1810 Tuleja bimatalna-800 1815 Tuleja bimatalna-800 1820 Tuleja bimatalna-800 1825
20 23 20 -0,033

+0,021

23











+0,161

+0,020











0,194

0,020











1.490

1.430

 Tuleja bimatalna-800 2010 Tuleja bimatalna-800 2015 Tuleja bimatalna-800 2020 Tuleja bimatalna-800 2025
22 25 22 -0,033

+0,021

25

























6

 Tuleja bimatalna-800 2210 Tuleja bimatalna-800 2215 Tuleja bimatalna-800 2220 Tuleja bimatalna-800 2225
24 27 24 -0,033

+0,021

27

 Tuleja bimatalna-800 2410 Tuleja bimatalna-800 2415 Tuleja bimatalna-800 2420 Tuleja bimatalna-800 2425 Tuleja bimatalna-800 2430
25 28 25 -0,033

+0,021

28

   Tuleja bimatalna-800 2515 Tuleja bimatalna-800 2520 Tuleja bimatalna-800 2525 Tuleja bimatalna-800 2530
26 30 26 -0,033

+0,021

30

+0,181

+0,040

0,214

0,040





















1.980

1.920

   Tuleja bimatalna-800 2615 Tuleja bimatalna-800 2620 Tuleja bimatalna-800 2625 Tuleja bimatalna-800 2630
28 32 28 -0,033

+0,025

32

















+0,185

+0,040





0,218

0,040

   Tuleja bimatalna-800 2815 Tuleja bimatalna-800 2820 Tuleja bimatalna-800 2825 Tuleja bimatalna-800 2830 Tuleja bimatalna-800 2840
30 34 30 -0,033

+0,025

34

   Tuleja bimatalna-800 3015 Tuleja bimatalna-800 3020 Tuleja bimatalna-800 3025 Tuleja bimatalna-800 3030 Tuleja bimatalna-800 3040
32 36 32 -0,039

+0,025

36











0.224

0,040

   Tuleja bimatalna-800 3215 Tuleja bimatalna-800 3220 Tuleja bimatalna-800 3225 Tuleja bimatalna-800 3230 Tuleja bimatalna-800 3240
35 39 35 -0,039

+0,025

39

     Tuleja bimatalna-800 3520 Tuleja bimatalna-800 3525 Tuleja bimatalna-800 3530 Tuleja bimatalna-800 3540 Tuleja bimatalna-800 3550
38 42 38 -0,039

+0,025

42





8

     Tuleja bimatalna-800 3820 Tuleja bimatalna-800 3825 Tuleja bimatalna-800 3830 Tuleja bimatalna-800 3840 Tuleja bimatalna-800 3850
40 44 40 -0,039

+0,025

44

     Tuleja bimatalna-800 4020 Tuleja bimatalna-800 4025 Tuleja bimatalna-800 4030 Tuleja bimatalna-800 4040 Tuleja bimatalna-800 4050





Di

ZROBIĆ

Wał DS

h8

 Obudowa H7 DH ID po poprawionym Di, a

Wyprzedaż CD

 Grubość ściany S3 Otwór olejowy dL

B 0

-0,40
25 30 40 50 60 80 90 100
45 50 45 -0,039 50 + 0,025

+0,225

+0,080

0,264

0,080



































































2.460

2.400



















8

 Tuleja bimatalna-800 4525 Tuleja bimatalna-800 4530 Tuleja bimatalna-800 4540 Tuleja bimatalna-800 4550
50 55 50 -0,039 55 + 0,030



















+0,230

+0,080

0,269

0,080

   Tuleja bimatalna-800 5030 Tuleja bimatalna-800 5040 Tuleja bimatalna-800 5050 Tuleja bimatalna-800 5060
55 60 55 -0,046 60 + 0,030















0,276

0,080

   Tuleja bimatalna-800 5530 Tuleja bimatalna-800 5540 Tuleja bimatalna-800 5550 Tuleja bimatalna-800 5560
60 65 60 -0,046

+0,030

65

   Tuleja bimatalna-800 6030 Tuleja bimatalna-800 6040 Tuleja bimatalna-800 6050 Tuleja bimatalna-800 6060
65 70 65 -0,046

+0,030

70

   Tuleja bimatalna-800 6530 Tuleja bimatalna-800 6540 Tuleja bimatalna-800 6550 Tuleja bimatalna-800 6560
70 75 70 -0,046

+0,030

75

   Tuleja bimatalna-800 7030 Tuleja bimatalna-800 7040 Tuleja bimatalna-800 7050 Tuleja bimatalna-800 7060 Tuleja bimatalna-800 7080
75 80 75 -0,046

+0,030

80



















































9.5

   Tuleja bimatalna-800 7530 Tuleja bimatalna-800 7540 Tuleja bimatalna-800 7550 Tuleja bimatalna-800 7560
80 85 80 -0,046

+0,035

85

























+0,235

+0,080

0,281

0,080

     Tuleja bimatalna-800 8040 Tuleja bimatalna-800 8050 Tuleja bimatalna-800 8060 Tuleja bimatalna-800 8080
85 90 85 -0,054

+0,035

90























0,289

0,080

   Tuleja bimatalna-800 8530   Tuleja bimatalna-800 8550 Tuleja bimatalna-800 8560 Tuleja bimatalna-800 8580   Tuleja bimatalna-800 85100
90 95 90 -0,054

+0,035

95

       Tuleja bimatalna-800 9050 Tuleja bimatalna-800 9060 Tuleja bimatalna-800 9080   Tuleja bimatalna-800 90100
95 100 95 -0,054

+0,035

100

         Tuleja bimatalna-800 9560 Tuleja bimatalna-800 9580 Tuleja bimatalna-800 9590 Tuleja bimatalna-800 95100
100 105 100-0,054

+0,035

105

         Tuleja bimatalna-800 10060 Tuleja bimatalna-800 10080 Tuleja bimatalna-800 10090 Tuleja bimatalna-800 100100
105 110 105-0,054

+0,035

110

         Tuleja bimatalna-800 10560 Tuleja bimatalna-800 10580   Tuleja bimatalna-800 105100
110 115 110-0,054

+0,035

115

         Tuleja bimatalna-800 11060 Tuleja bimatalna-800 11080   Tuleja bimatalna-800 110100
115 120 115-0,054

+0,035

120

       Tuleja bimatalna-800 11550   Tuleja bimatalna-800 11580
120 125 120-0,054

+0,040

125



















+0,240

+0,080

       Tuleja bimatalna-800 12050 Tuleja bimatalna-800 12060     Tuleja bimatalna-800 120100
125 130 125-0,063

+0,040

130















0,303

0,080

               Tuleja bimatalna-800 125100
130 135 130-0,063

+0,040

135

         Tuleja bimatalna-800 13060     Tuleja bimatalna-800 130100
135 140 135-0,063

+0,040

140

         Tuleja bimatalna-800 13560 Tuleja bimatalna-800 13580
140 145 140-0,063

+0,040

145

         Tuleja bimatalna-800 14060 Tuleja bimatalna-800 14080   Tuleja bimatalna-800 140100
150 155 150-0,063

+0,040

155

         Tuleja bimatalna-800 15060 Tuleja bimatalna-800 15080   Tuleja bimatalna-800 150100



Zastosowanie łożyska bimetalicznego

Jego zastosowanie obejmuje zawieszenie równoważące ciężkich samochodów ciężarowych, rolkę gąsienicową spychaczy, podwozia samochodowe itp.




Bimetal Bearing Bushes.
